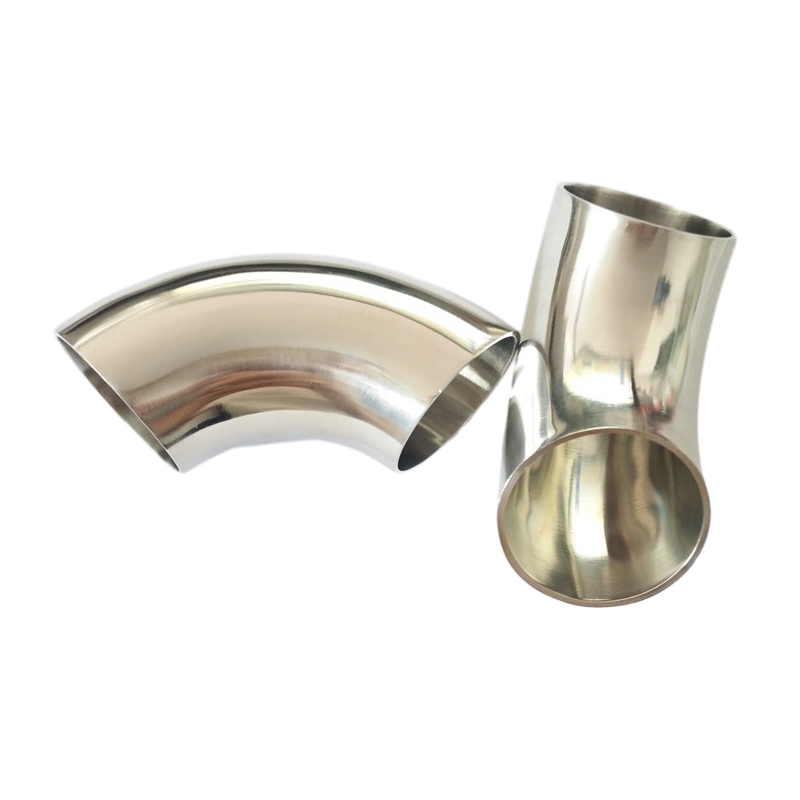

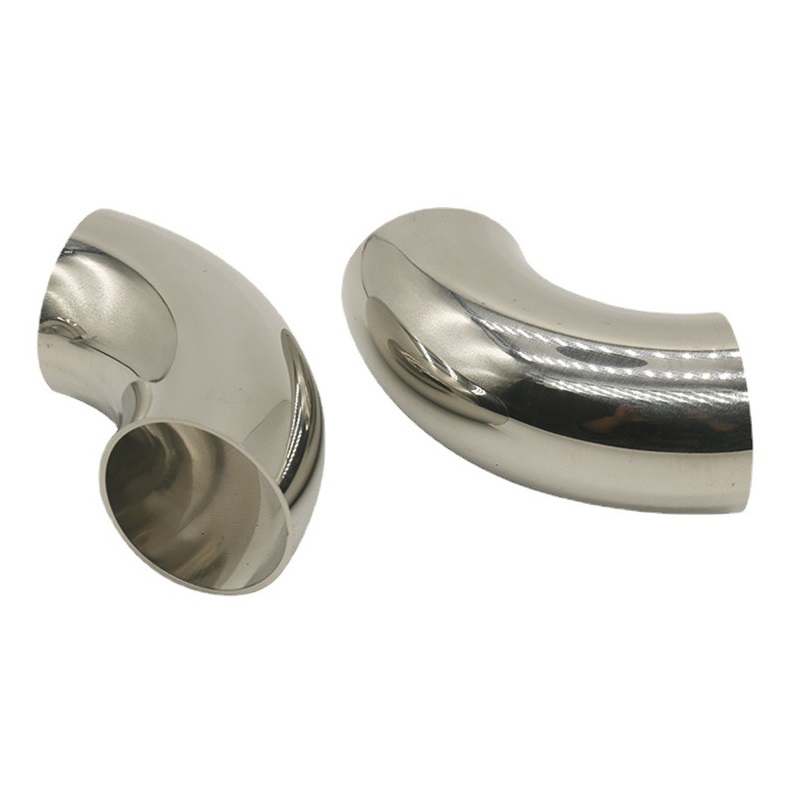

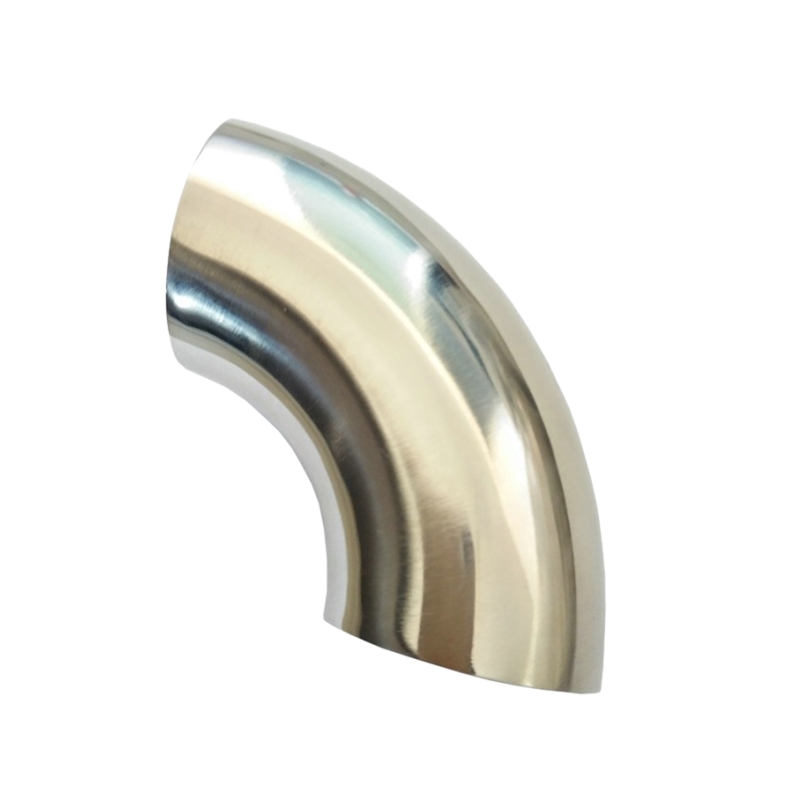

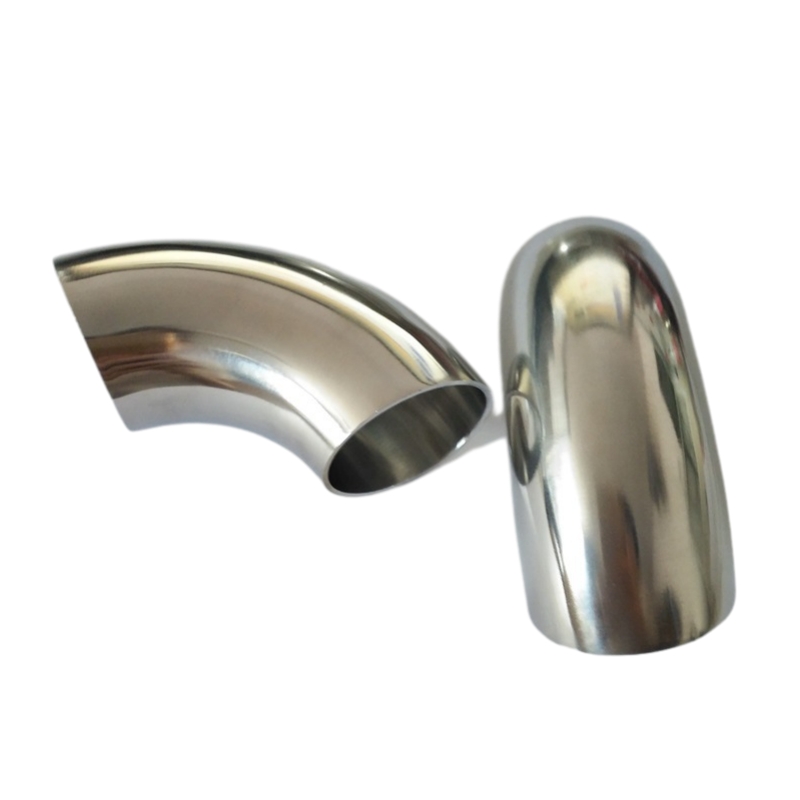

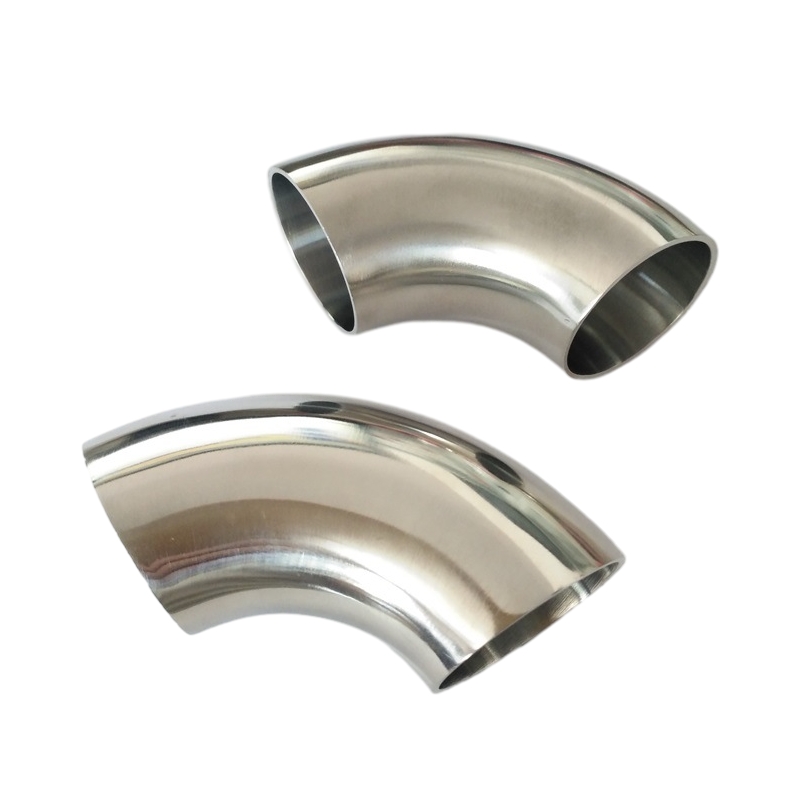

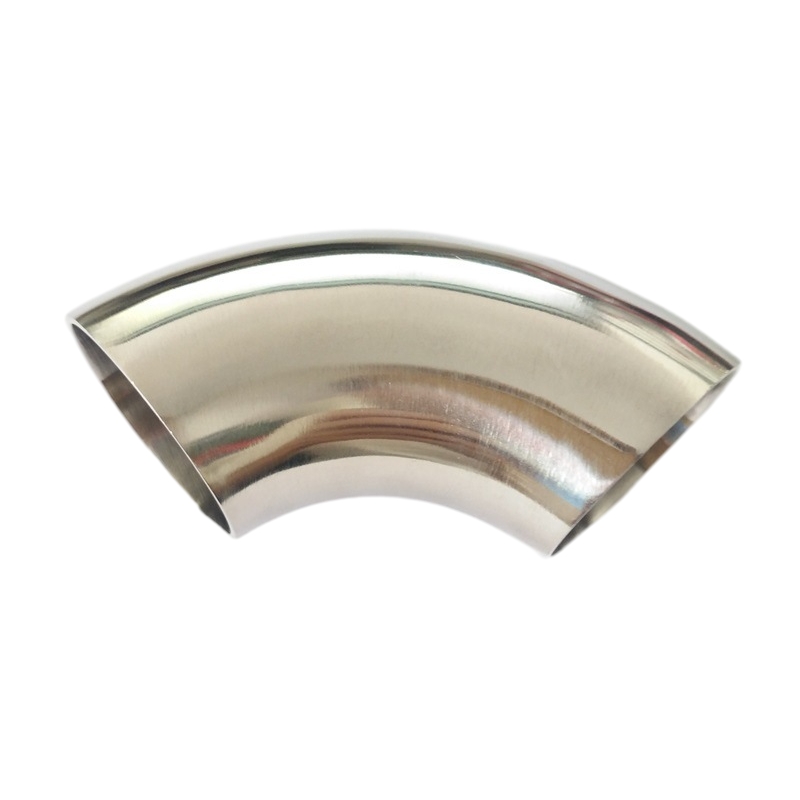

สแตนเลสสตีลเชื่อมต่อกันแปรง 90 °รัศมีสั้น (SR)

สแตนเลสสตีลเชื่อมต่อกันแปรง 90 °รัศมีสั้น (SR)

สแตนเลสสตีลรัศมีสั้น 90 องศาโค้งช่วยเปลี่ยนทิศทางหรือการไหลในระบบท่อ เนื่องจากโค้งงอส่วนใหญ่ไม่เปลี่ยนจุดสิ้นสุดของท่อการเปลี่ยนแปลงทิศทางมักจะสามารถทำได้อย่างง่ายดายในระบบท่อโดยใช้กระบวนการเชื่อมหน้าแปลนหรือวิธีการเข้าร่วมอื่น ๆ รัศมีการโค้งงอสั้นเป็นตัวเลือกที่ดีที่สุดเมื่อพื้นที่มี จำกัด

โค้งรัศมีสั้น ๆ นั้นเหมือนกับเส้นผ่านศูนย์กลางของท่อและการเจาะที่ราบรื่นนั้นสอดคล้องกับระดับความดัน สามารถตัดไปยังมุมใดก็ได้ระหว่าง 22.5-90 องศาและยังสามารถเชื่อมได้อย่างง่ายดาย

รัศมีรัศมีการเชื่อมต่อท่อโค้งงอทำจากสแตนเลสและมีความต้านทานการกระแทกที่ดีความต้านทานการกัดกร่อนและความต้านทานกรด

ขอบเขตของการใช้งาน: ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีการก่อสร้างน้ำประปาและการระบายน้ำปิโตรเลียมอุตสาหกรรมแสงและหนักการทำความเย็นการประปาการป้องกันอัคคีภัยพลังงานไฟฟ้าการบินและอวกาศการต่อเรือและโครงการพื้นฐานอื่น ๆ

ก่อนหน้า：อาหารเกรด 304 สแตนเลส 180 °รัศมีท่อโค้งงอ
ต่อไป:ผนังบาง ๆ สแตนเลสขัดเงา 90 °รัศมีหลอดสั้นโค้งงอ

การแนะนำ

รัศมีหลอดสั้น 90 °
รายการ	สแตนเลส 90 °รัศมีท่อโค้งงอ
มาตรฐาน	ANSI, ISO, JIS, DIN, BS, GB, SH, HG, Qost, ฯลฯ
เกรดวัสดุ	SS304, SS304L, SS316, SS316L
พื้นผิว	แปรง
พิมพ์	การเชื่อมอาร์คอาร์ค
ขนาด	DN16-900
เวลาจัดส่ง	ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน
การบรรจุหีบห่อ	แพ็คเกจ Seaworthy
แอปพลิเคชัน	ผลิตภัณฑ์นม, อาหาร, เครื่องดื่ม, และยา - ถัง, สายกระบวนการ, อุปกรณ์, การกรอง, เครื่องแลกเปลี่ยนความร้อน, ระบบ CIP, สถานีสำคัญ, ท่อระบายน้ำ, ท่อน้ำเกลือ, ชิลเลอร์, ฮอปเปอร์, ราวบันได

รัศมียาว 1.5 D

หน่วย: มม.

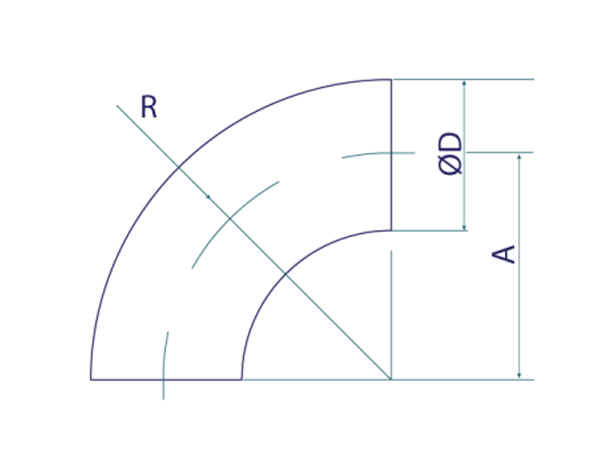

DN	Ø D	wt.ea	อัน
16	20	1	25
20	25	1.5	27.5
25	30	1.5	33.5
32	38	1.5	45
40	44.5	1.5	51
50	57	1.5	72
65	76	2	95
80	89	2	114.5
100	108	2.5	142.5
125	133	2.5	181
150	159	2.5	216
175	194	3	270
200	219	3	305
250	267	3	378
300	324	4	457
350	368	4	533.5
400	419	4	609.5
450	457	4.5	686
500	508	5	762
600	610	5	914
700	711	6	1067
800	813	6	1219
900	914	8	1372

รัศมีสั้น 1.0 D

หน่วย: มม.

DN	Ø D	wt.ea
25	30	1.5	30
32	38	1.5	32.5
40	44.5	1.5	40
50	57	1.5	52.5
65	76	2	70
80	89	2	82.5
100	108	2.5	100
125	133	2.5	125
150	159	2.5	150
175	194	3	180
200	219	3	203
250	267	3	255
300	324	4	305
350	368	4	352.5
400	419	4	400
450	457	4.5	457
500	508	5	508
600	610	5	610
700	711	6	711
800	813	6	813
900	914	8	914
