อาหารเกรด 304 สแตนเลส 180 °รัศมีท่อโค้งงอ

อาหารเกรด 304 สแตนเลส 180 °รัศมีท่อโค้งงอ

ระบบท่อมักจะเป็นเครือข่ายที่ซับซ้อนของการหมุนการเปลี่ยนแปลงระดับความสูงอุปกรณ์ ฯลฯ ไม่ค่อยทำงานเป็นเส้นตรงระหว่างกระบวนการและการใช้ท่อโค้งในอุดมคติในการออกแบบหรือโครงการมีบทบาทสำคัญในการทำงานที่เหมาะสมของระบบเสร็จสิ้น

การโค้งงอ Mandrel 180 °ทำจากท่อสแตนเลสระดับพรีเมียมระดับพรีเมี่ยม 304 โดยใช้ CNC Mandrel Bender และ Mandrel ที่กำหนดเองตายเพื่อให้โค้งงอที่ดีโดยไม่มีรอยย่นหรือรอยขีดข่วนปลายเลเซอร์จะถูกตัดด้วยเลเซอร์

สแตนเลส 304 เกรดมีความทนทานต่อการกัดกร่อนและการเสียดสีอย่างมากเพื่อให้มั่นใจถึงประสิทธิภาพที่ยาวนานและเชื่อมต่อกับส่วนอื่น ๆ ได้อย่างง่ายดายด้วยเครื่องมือเชื่อมทั่วไปแม้ว่าจะแนะนำให้ใช้ MIG หรือ TIG Welding เพื่อผลลัพธ์ที่ดี

การโค้งงอสแตนเลสสตีล (รัศมียาว) มีขนาดเส้นผ่านศูนย์กลางกึ่งกลางถึงหน้าขนาดเส้นผ่าศูนย์กลาง 1.5 x พวกเขาเป็นข้อศอกชนิดทั่วไปและใช้เมื่อมีพื้นที่ว่างและการไหลมีความสำคัญมากขึ้น

สแตนเลสสตีลหัวรัศมียาว 180 °ถูกนำมาใช้ในการใช้งานหลายอย่างเช่นโรงกลั่นน้ำมันระบบการจัดการน้ำเสียอุตสาหกรรมแปรรูปอาหารอุตสาหกรรมปิโตรเคมีและโดยเฉพาะอย่างยิ่งในระบบการขนส่งนิวเมติก

คุณสมบัติของโค้ง Mandrel 80 °

ปราศจากริ้วรอยไม่มีนูนเริ่มต้นไม่มีรอยขีดข่วนหรือการให้คะแนน, รูปไข่ที่ต่ำมาก, พื้นผิวสุนทรียศาสตร์ทางสายตา, การขยายขาในแต่ละด้าน, ขอบเลื่อยที่ถูกหักล้าง

ก่อนหน้า：ผนังหนา 180 องศาสแตนเลสแมนเดรลโค้งงอยาวขายาว
ต่อไป:สแตนเลสสตีลเชื่อมต่อกันแปรง 90 °รัศมีสั้น (SR)

การแนะนำ

หลอดรัศมียาว 180 °
รายการ	สแตนเลสสตีลหลอดยาวรัศมีรัศมี
มาตรฐาน	GB/5237-2008, ASME B16.9; GB12459; DIN2615; Gost17375; Jis B2311
วัสดุ	สแตนเลส 304/316
พื้นผิว	ขัดเงา
พิมพ์	มีรอย
ขนาด	NPS 1/2-42”
เวลาจัดส่ง	ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน
การบรรจุหีบห่อ	กล่องกล่องบับเบิลกล่องกล่อง
แอปพลิเคชัน	ระบบไอเสียรถยนต์, อุปกรณ์เสริมเครื่องจักร, น้ำมัน, อุตสาหกรรมเคมี, การอนุรักษ์น้ำ, ฯลฯ

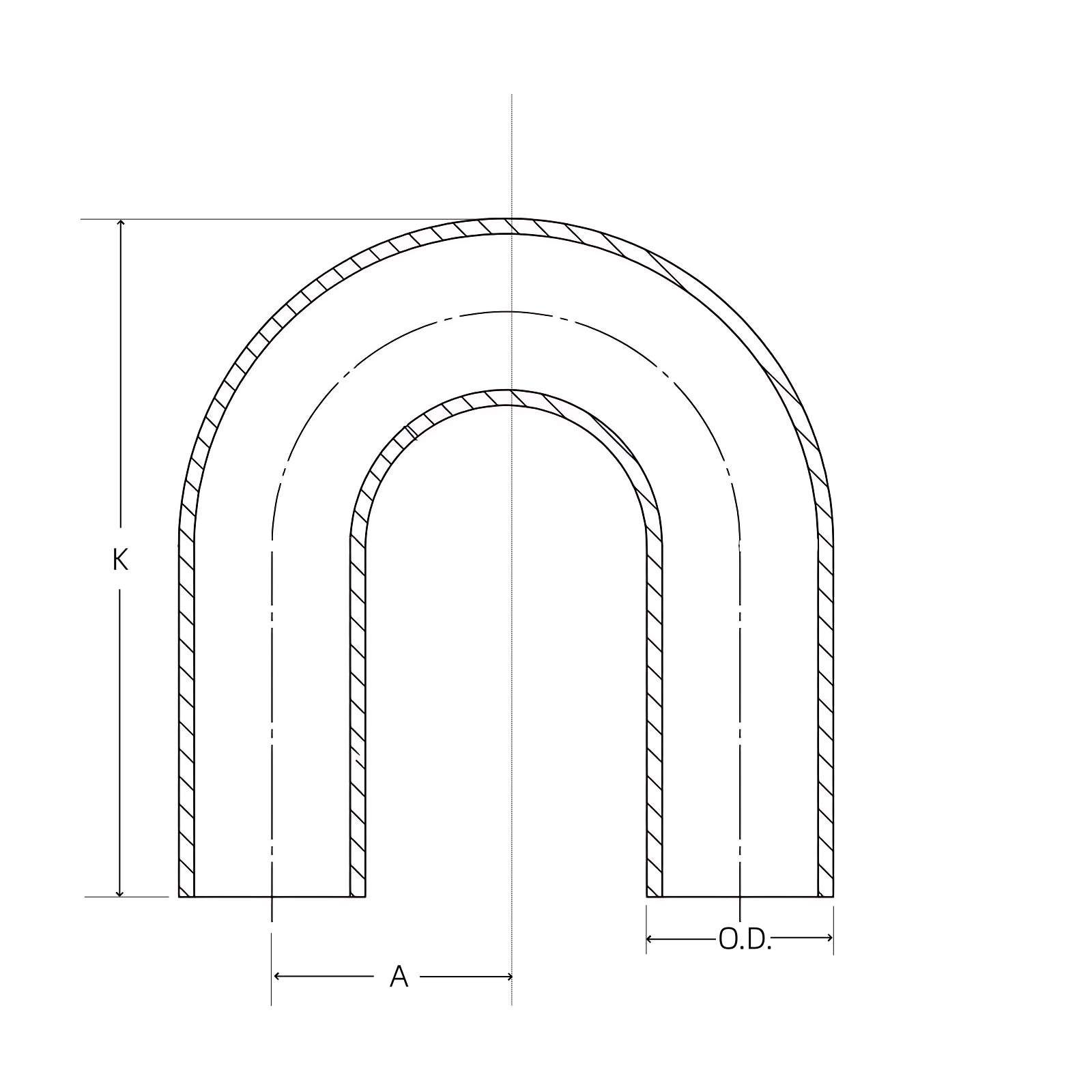

NPS	O.D.	อัน	K	ความหนาของผนัง
				แสงสว่าง กำแพง	SCH 20	SCH 30	STD	SCH 40	SCH 60	X-SIG	SCH 80	SCH 100	SCH 120	SCH 140	SCH 160	XX STG
1/2	0.840	1 1/2	1 7/8	0.083	-	-	0.109	0.109	-	0.147	0.147	-	-	-	0.188	0.294
3/4	1.050	1 1/8	1 11/16	0.083	-	-	0.113	0.113	-	0.154	0.154	-	-	-	0.219	0.308
1	1.315	1 1/2	2 3/16	0.109	-	-	0.133	0.133	-	0.179	0.179	-	-	-	0.250	0.358
1 1/4	1.660	1 7/8	2 3/4	0.109	-	-	0.140	0.140	-	0.191	0.191	-	-	-	0.250	0.382
1 1/2	1.900	2 1/4	3 1/4	0.109	-	-	0.145	0.145	-	0.200	0.200	-	-	-	0.281	0.400
2	2.375	3	4 3/16	0.109	-	-	0.154	0.154	-	0.218	0.218	-	-	-	0.344	0.436
2 1/2	2.875	3 3/4	5 3/16	0.120	-	-	0.203	0.203	-	0.276	0.276	-	-	-	0.375	0.552
3	3.500	4 1/2	6 1/4	0.120	-	-	0.216	0.216	-	0.300	0.300	-	-	-	0.438	0.600
3 1/2	4.000	5 1/4	7 1/4	0.120	-	-	0.216	0.216	-	0.318	0.318	-	-	-	-	0.636
4	4.500	6	8 1/4	0.120	-	-	0.237	0.237	-	0.337	0.337	-	0.438	-	0.531	0.674
5	5.563	7 1/2	10 5/16	0.134	-	-	0.258	0.258	-	0.375	0.375	-	0.500	-	0.625	0.750
6	6.625	9	12 5/16	0.134	-	-	0.280	0.280	-	0.432	0.432	-	0.562	-	0.719	0.864
8	8.625	12	16 5/16	0.148	0.250	0.277	0.322	0.322	0.406	0.500	0.500	0.594	0.719	0.812	0.906	0.875
10	10.750	15	20 3/8	0.165	0.250	0.307	0.365	0.365	0.500	0.500	0.594	0.719	0.844	1.000	1.125	1.000
12	12.750	18	24 3/8	0.180	0.250	0.330	0.375	0.406	0.562	0.500	0.688	0.844	1.000	1.125	1.312	1.000
14	14.000	21	28	0.250	0.312	0.375	0.375	0.438	0.594	0.500	0.750	0.938	1.094	1.250	1.406	-
16	16.000	24	32	0.250	0.312	0.375	0.375	0.500	0.656	0.500	0.844	1.031	1.219	1.438	1.594	-
18	18.000	27	36	0.250	0.312	0.438	0.375	0.562	0.750	0.500	0.938	1.156	1.375	1.562	1.781	-
20	20.000	30	40	0.250	0.375	0.500	0.375	0.594	0.812	0.500	1.031	1.281	1.500	1.750	1.969	-
24	24.000	36	48	0.250	0.375	0.562	0.375	0.688	0.969	0.500	1.219	1.531	1.812	2.062	2.344	-
30	30.000	45	60	0.312	0.500	0.625	0.375	-	-	0.500	-	-	-	-	-	-
36	36.000	54	-	0.312	0.500	0.625	0.375	0.750	-	0.500	-	-	-	-	-	-
42	42.000	63	-	-	-	-	0.375	-	-	0.500	-	-	-	-	-	-
