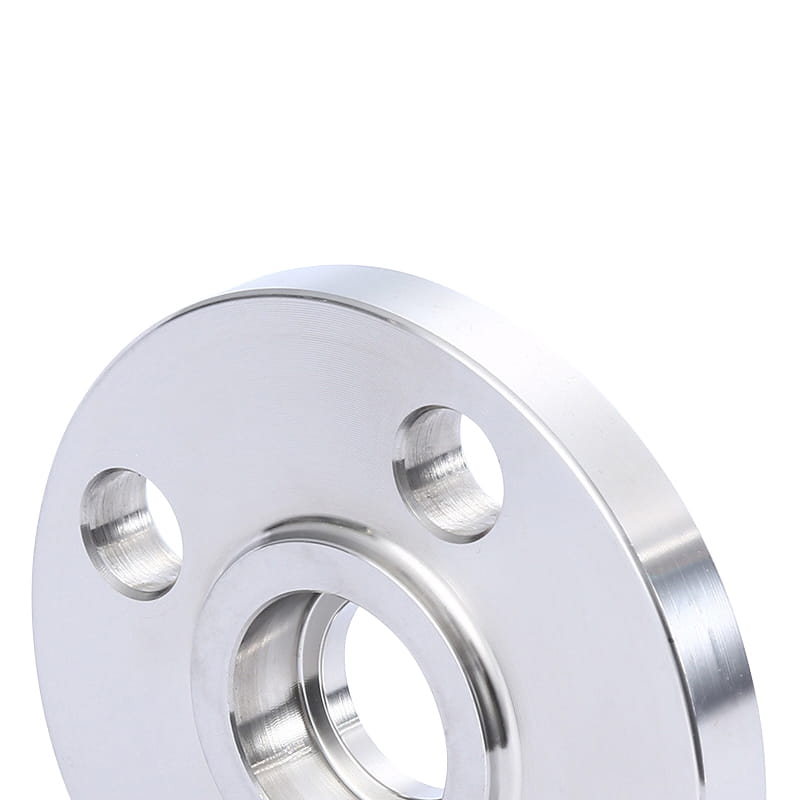

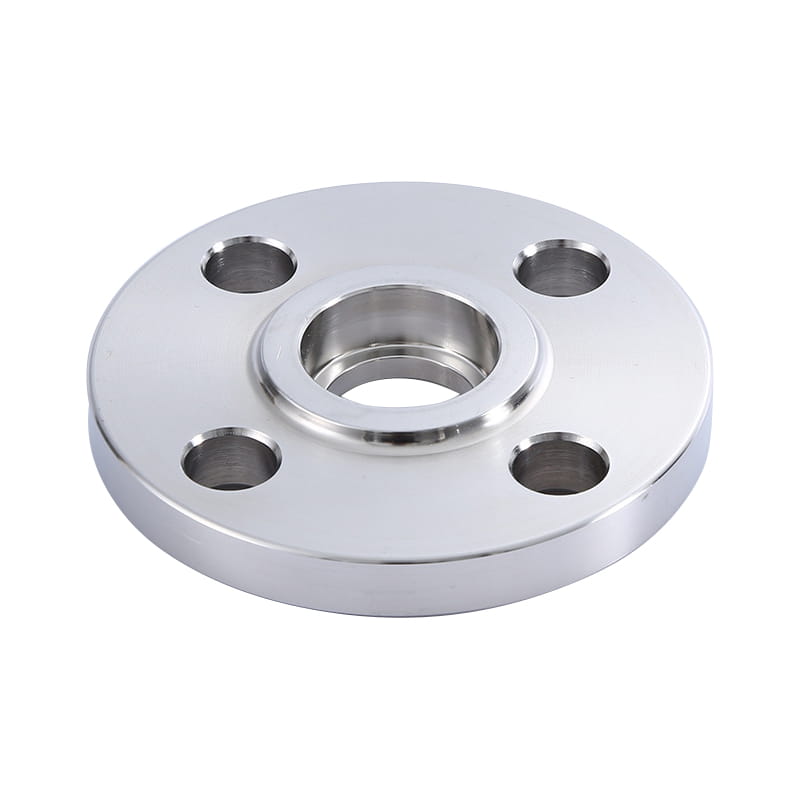

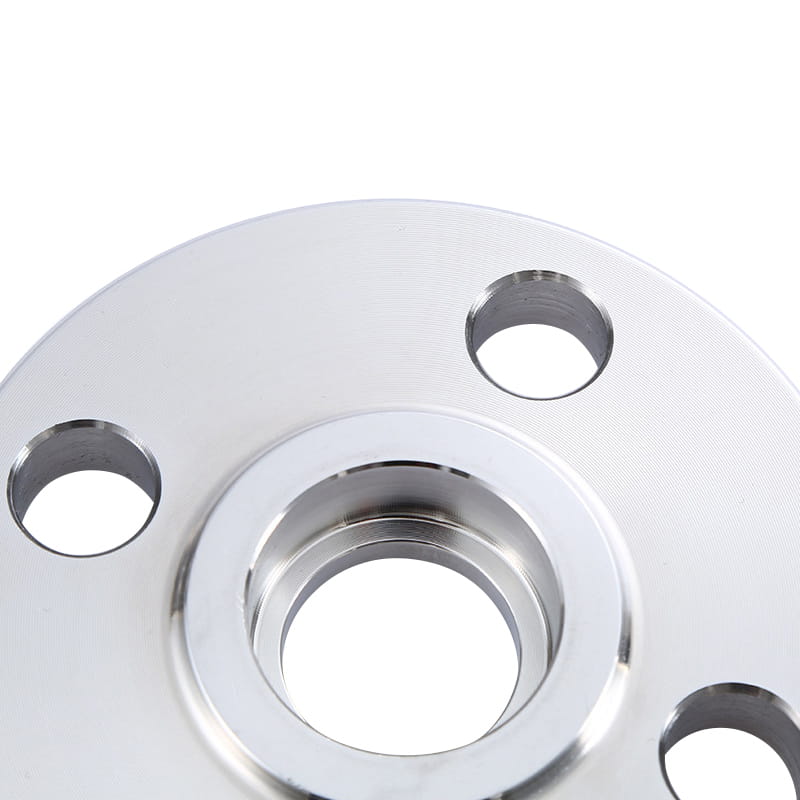

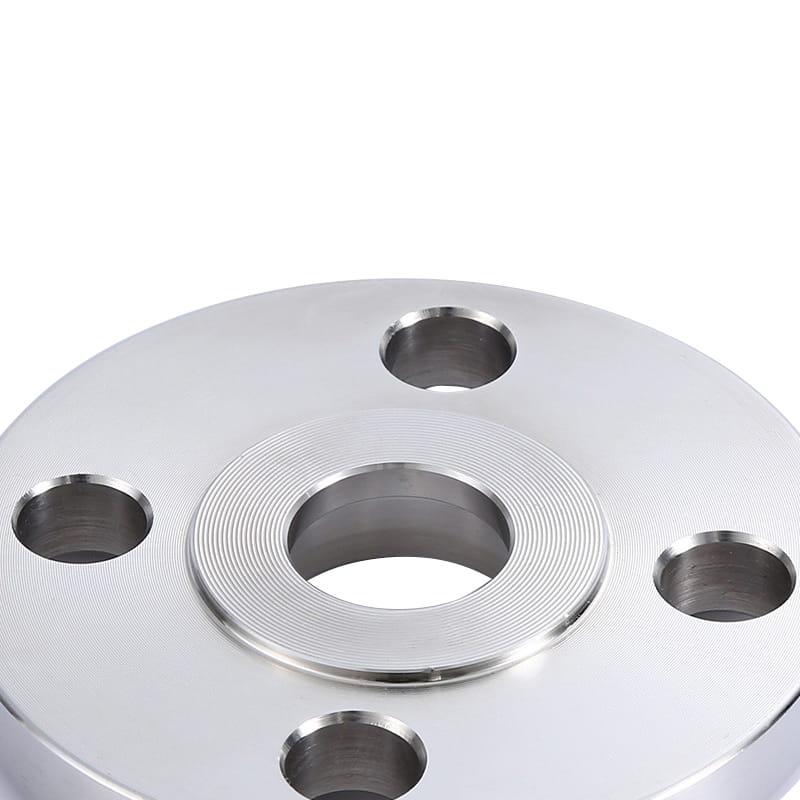

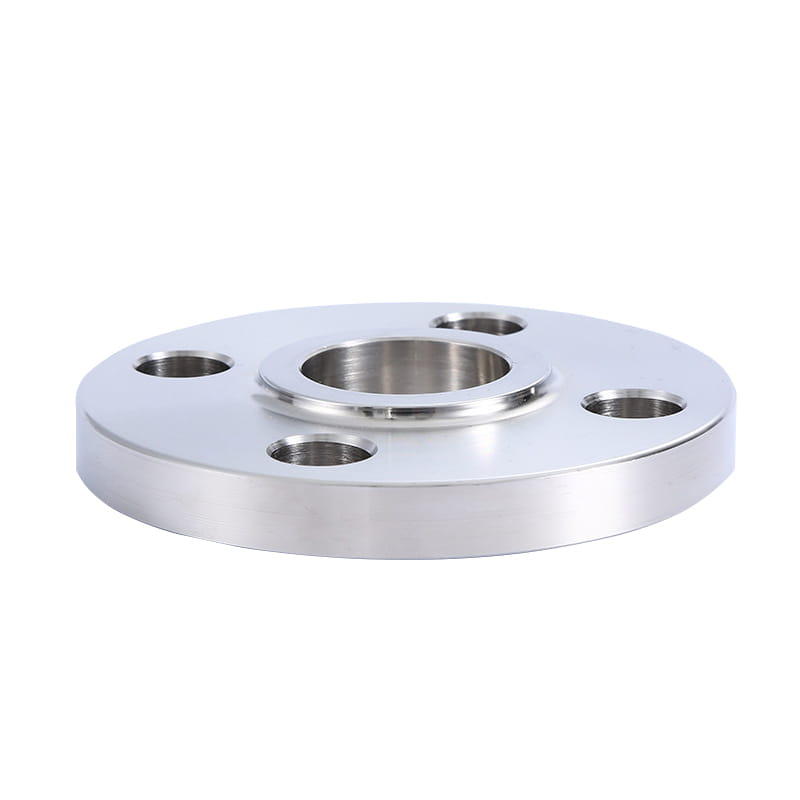

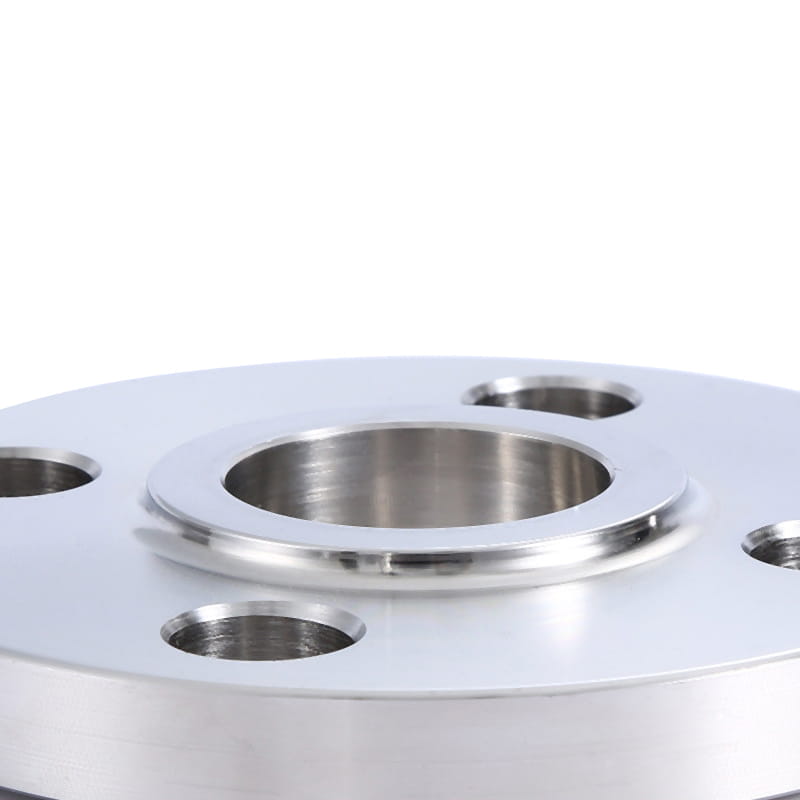

หน้าแปลนเชื่อมซ็อกเก็ต （sw sw) มีไหล่ที่ใส่ท่อ; มันเป็นแนวทางในการตั้งค่าความลึกที่ท่อเชื่อมกับหน้าแปลน
มันถูกประดิษฐ์โดยการแทรกปลายท่อลงในหน้าแปลนจนกว่ามันจะออกมาด้านล่างกับไหล่ จากนั้นท่อจะได้รับการยึดด้วยแผ่นหนึ่งที่อยู่ด้านนอกของฮับหน้าแปลน
Socket welding flange designed for high-pressure small diameters piping system(≤ 4 inches, ≤ 10cm), it is a common choice for limited space components. แต่ไม่เหมาะสำหรับระบบการกัดกร่อนหรือการกัดกร่อนสูง
Socket welding flange Advantages: Corrosion resistance, cryogenic strength, abrasion and erosion resistance, surface finish, magnetic properties, ductility, high-temperature resistance, stability of in-service properties, suitability for planned manufacturing techniques
Application field： Oil and Gas, Chemical Industry, Plumbing, Heating, Water Supply Systems, Power Plant, Paper & Pulp Industry, Food Processing Industry, Structural Pipe, Fabrication Industry and General Purpose Applications etc.
การแนะนำ
| มาตรฐาน | EN-1092, BS10, DIN, GOST, Uni, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (ซีรีส์ A, Series B), PN, AWWA, MSS SP44, ฯลฯ |
| วัสดุ | SS304, SS316, SS304L, SS316L, SS321, SS310 |
| พื้นผิว | สีเหลืองโปร่งใสชุบสังกะสีสีดำน้ำมันเย็นและร้อนชุบสังกะสีสี |
| พิมพ์ | ปลอมแปลงเครื่องจักรกลที่ผ่านการบำบัดด้วยความร้อน ฯลฯ |
| ขนาด | 1/2″ -24″ ยอมรับการปรับแต่ง |
| เวลาจัดส่ง | ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน |
| การบรรจุหีบห่อ | เคสไม้หรือข้อกำหนดอื่น ๆ |
| แอปพลิเคชัน | อุตสาหกรรมท่อส่งน้ำ, อุตสาหกรรมก๊าซธรรมชาติ, อุตสาหกรรมการผลิต, อุตสาหกรรมน้ำมันและก๊าซ, อุตสาหกรรมเคมี, โรงไฟฟ้านิวเคลียร์ |

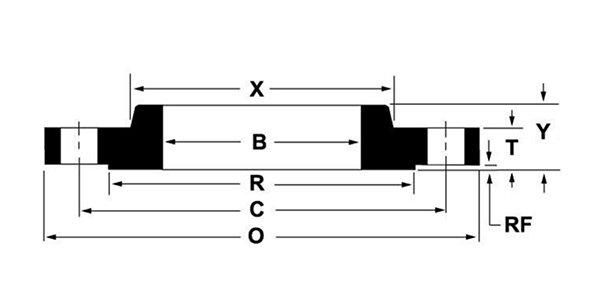

| ขนาดเล็กน้อย (ใน.) | โอ (มม.) | T (มม.) | RF (มม.) | R (มม.) | x (มม.) | y (มม.) | ข (มม.) | d (มม.) | จำนวนหลุม | เส้นผ่านศูนย์กลางของรู (มม.) | ประมาณ น้ำหนักกิโลกรัม |
| ½ | 88.9 | 11.2 | 1.6 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 4 | 15.7 | 0.5 |
| ¾ | 98.6 | 12.7 | 1.6 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 4 | 15.7 | 1 |
| 1 | 108 | 14.2 | 1.6 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 4 | 15.7 | 1 |
| 1¼ | 117.3 | 15.7 | 1.6 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 4 | 15.7 | 1 |
| 1½ | 127 | 17.3 | 1.6 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 4 | 15.7 | 1 |
| 2 | 152.4 | 19.1 | 1.6 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 4 | 19.1 | 2 |
| 2½ | 177.8 | 22.4 | 1.6 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 4 | 19.1 | 3 |
| 3 | 190.5 | 23.9 | 1.6 | 127 | 108 | 30.2 | 90.7 | 20.6 | 4 | 19.1 | 4 |
| 3½ | 215.9 | 23.9 | 1.6 | 139.7 | 122.2 | 31.8 | 103.4 | 22.4 | 8 | 19.1 | 5 |
| 4 | 228.6 | 23.9 | 1.6 | 157.2 | 134.9 | 33.3 | 116.1 | 23.9 | 8 | 19.1 | 6 |
| 5 | 254 | 23.9 | 1.6 | 185.7 | 163.6 | 36.6 | 143.8 | 23.9 | 8 | 22.4 | 7 |
| 6 | 279.4 | 25.4 | 1.6 | 215.9 | 192 | 39.6 | 170.7 | 26.9 | 8 | 22.4 | 9 |
| 8 | 342.9 | 28.4 | 1.6 | 269.7 | 246.1 | 44.5 | 221.5 | 31.8 | 8 | 22.4 | 14 |
| 10 | 406.4 | 30.2 | 1.6 | 323.9 | 304.8 | 49.3 | 276.4 | 33.3 | 12 | 25.4 | 20 |
| 12 | 482.6 | 31.8 | 1.6 | 381 | 365.3 | 55.6 | 327.2 | 39.6 | 12 | 25.4 | 29 |
| 14 | 533.4 | 35.1 | 1.6 | 412.8 | 400.01 | 57.2 | 359.2 | 41.4 | 12 | 28.4 | 41 |
| 16 | 596.9 | 36.6 | 1.6 | 469.9 | 457.2 | 63.5 | 410.5 | 44.5 | 16 | 28.4 | 44 |
| 18 | 635 | 39.6 | 1.6 | 533.4 | 505 | 68.3 | 461.8 | 49.3 | 16 | 31.8 | 59 |
| 20 | 698.5 | 42.9 | 1.6 | 584.2 | 558.8 | 73.2 | 513.1 | 54.1 | 20 | 31.8 | 75 |
| 22 | 749.3 | 46.0 | 1.6 | 641.4 | 616.0 | 79.5 | 564.4 | 60.5 | 20 | 35.1 | 90 |
| 24 | 812.8 | 47.8 | 1.6 | 692.2 | 663.4 | 82.6 | 616 | 63.5 | 20 | 35.1 | 100 |
