หน้าแปลน ASA Socket （SW หน้าแปลน) ป้องกันการเจาะท่อเจาะท่อ

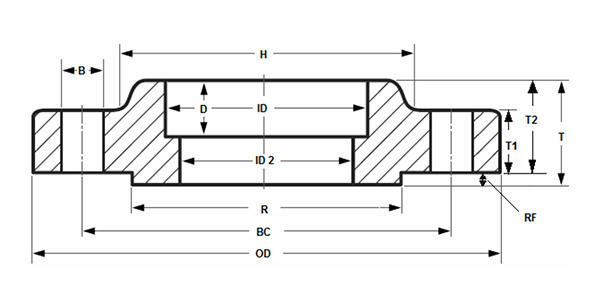

NPS

รหัสประจำตัว

Od

Bolt Circle (BC)

ยกหน้า (r)

ยกหน้า (RF)

ชม

D

ID 2

ยกความหนาของใบหน้า (t)

T1

ความหนาของใบหน้าแบน (T2)

Bolt Hole (B)

จำนวนรูโบลต์

½

0.88

3.50

2.38

1.38

0.063

1.19

0.38

0.62

0.62

0.38

0.56

0.62

4

¾

1.09

3.88

2.75

1.69

0.063

1.50

0.44

0.82

0.62

0.44

0.56

0.62

4

1

1.36

4.25

3.12

2.00

0.063

1.94

0.50

1.05

0.69

0.50

0.63

0.62

4

1¼

1.70

4.62

3.50

2.50

0.063

2.31

0.56

1.38

0.81

0.56

0.75

0.62

4

1½

1.97

5.00

3.88

2.88

0.063

2.56

0.62

1.61

0.88

0.62

0.82

0.62

4

2

2.44

6.00

4.75

3.62

0.063

3.06

0.69

2.07

1.00

0.69

0.94

0.75

4

2½

2.94

7.00

5.50

4.12

0.063

3.56

0.75

2.47

1.12

0.82

1.06

0.75

4

3

3.57

7.50

6.00

5.00

0.063

4.25

0.81

3.07

1.19

0.88

1.13

0.75

4

3½

4.07

8.50

7.00

5.50

0.063

4.81

0.88

3.55

1.25

0.88

1.19

0.75

8

4

4.57

9.00

7.50

6.19

0.063

5.31

0.94

4.03

1.31

0.88

1.25

0.75

8

5

5.66

10.00

8.50

7.31

0.063

6.44

0.94

5.05

1.44

0.88

1.38

0.88

8

6

6.72

11.00

9.50

8.50

0.063

7.56

1.06

6.07

1.56

0.94

1.50

0.88

8

8

8.72

13.50

11.75

10.62

0.063

9.69

1.25

7.98

1.75

1.06

1.69

0.88

8

10

10.88

16.00

14.25

12.75

0.063

12.00

1.31

10.02

1.94

1.13

1.88

1.00

12

12

12.88

19.00

17.00

15.00

0.063

14.38

1.56

12.00

2.19

1.19

2.13

1.00

12

14

14.14

21.00

18.75

16.25

0.063

15.75

1.63

13.25

2.25

1.32

2.19

1.12

12

16

16.16

23.50

21.25

18.50

0.063

18.00

1.75

15.25

2.50

1.38

2.44

1.12

16

18

18.18

25.00

22.75

21.00

0.063

19.88

1.94

17.25

2.69

1.50

2.63

1.25

16

20

20.20

27.50

25.00

23.00

0.063

22.00

2.13

19.25

2.88

1.63

2.83

1.25

20

22

22.22

29.50

27.25

25.25

0.063

24.25

2.38

21.25

3.13

1.75

3.07

1.38

20

24

24.25

32.00

29.50

27.25

0.063

26.12

2.50

23.25

3.25

1.82

3.19

1.38

20
