หน้าแปลนคอเชื่อมยาวเป็นส่วนขยายของหน้าแปลนคอเชื่อมกับคอ โดยทั่วไปจะใช้ในการใช้งานที่เกี่ยวข้องกับแรงดันสูงรวมถึงเงื่อนไขอุณหภูมิสูงหรือต่ำ เช่นในท่อส่งน้ำมันและก๊าซโรงงานแปรรูปเคมีและโรงงานผลิตไฟฟ้า
คอของหน้าแปลนเป็นหน้าแปลนปลอมชิ้นเดียวที่มีคอยาวเรียวและใบหน้าแบนหรือใบหน้ายก คอยาวช่วยให้สามารถเปลี่ยนจากท่อไปยังหน้าแปลนได้อย่างราบรื่นซึ่งช่วยกระจายความเครียดให้เท่ากันและลดความเสี่ยงของความเหนื่อยล้า นอกจากนี้คอยาวมีพื้นที่เพียงพอสำหรับการเชื่อมซึ่งสามารถเพิ่มความสมบูรณ์และประสิทธิภาพของท่อ
คอของหน้าแปลนคอเชื่อมยาวยาวกว่าหน้าแปลนอื่นมากดังนั้นจึงมักใช้เป็นหัวฉีดสำหรับถังหรือคอลัมน์ มันสามารถแนบโดยตรงกับเรือ สิ่งนี้ช่วยให้พวกเขาได้รับการพิจารณาว่าเป็นหัวฉีดที่เสริม การใช้แบบแปลนประเภทนี้หมายความว่าสามารถหลีกเลี่ยงการใช้ท่อไปยังหน้าแปลนรอยเชื่อม นอกจากนี้ยังให้ประโยชน์ของการปรับปรุงตนเอง
การแนะนำ
| มาตรฐาน | เหล็กกล้าคาร์บอน: ASTM A105, ASTM A350 LF1 / LF2, S235JR, P245GH, P250GH, P280GH, A694 F42 / 46/52 / 56/60/65/70 สแตนเลส: ASTM A182 F304/304L/304H, F316/316L, F317/317L, F321, F310, F347, ฯลฯ โลหะผสมเหล็ก: ASTM A 182 F1/ F5/ F9/ F11/ F22/ F91/ ฯลฯ Duplex และ Super Duplex Steel: ASTM A815 UNS S31803/S32205/S32750/S32760 |
| วัสดุ | A182 F304/304L, F316/316L, 317, 321, 310S, 316TI, 316H.317H.317L 904L, 321H, 347H, 310H, UNS31803, UNS32750, UNS32760, โลหะผสมนิกเกิลที่ไม่ได้อยู่ 600, Incoloy 800, Incoloy 825 |
| พื้นผิว | การป้องกันสนิมการเคลือบสีดำหรือการรักษาด้วยฟอสเฟตด้วยสีดำการเคลือบสีเคลือบเงาการเคลือบน้ำมันเคลือบเงาการเคลือบชุบสังกะสีอิเล็กโทร |
| พิมพ์ | ปลอมแปลงผ่านการบำบัดด้วยความร้อนและกลึง |
| ขนาด | 1/2 "-48" |
| เวลาจัดส่ง | ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน |
| การบรรจุหีบห่อ | ถุงพลาสติกด้านในกล่องด้านนอกและเคสไม้อัดหรือพาเลทหรือตามความต้องการของลูกค้า |
| แอปพลิเคชัน | Water Works, อุตสาหกรรมการต่อเรือ, อุตสาหกรรมปิโตรเคมีและก๊าซ, พลังงาน, |
ความคลาดเคลื่อนของหน้าแปลน
หมายเหตุทั่วไป: ขนาดเป็นนิ้ว
|
| |
| เส้นผ่านศูนย์กลางภายนอก (มิติ โอ) | โอD <12 ± 0.060 โอD> 12, <24 ± 0.120 โอD> 24 ± 0.190 |
|
|
|
| ความหนาของหน้าแปลนขั้นต่ำ (มิติ C) | ทุกขนาด NPS 18 และเล็กกว่า 0.120, -zero NPS 20 และใหญ่กว่า 0.190, -zero |
| ฮับเส้นผ่านศูนย์กลางของฮับ (มิติ อัน) | ขนาดทั้งหมด 0.120, -zero |
| ความยาวผ่านฮับ (มิติ ชม) | NPS 4 และเล็กกว่า± 0.060 NPS 5 ถึง 10, รวม 0.060, -0.120 NPS 12 และใหญ่กว่า 0.120, -0.180 |
| เส้นผ่านศูนย์กลางของเบื่อ (มิติ ข) | NPS 10 และเล็กกว่า± 0.030 NPS 12 ถึง 18 รวม± 0.060 NPS 20 และใหญ่กว่า 0.120, -0.060 |
| ด้านหน้า | *หันหน้าเข้าหาความสูง ± 0.010 เส้นผ่านศูนย์กลางของใบหน้าที่ยกขึ้น (มิติ R) ชั้น 150, 300 (0.06 นิ้วใบหน้ายก) ± 0.030 ชั้น 400 (0.25 นิ้วใบหน้ายก) ± 0.020 ข้อต่อประเภทแหวน 0.020, -zero เส้นผ่านศูนย์กลางภายในและภายนอกของขนาดใหญ่และขนาดเล็ก ลิ้นร่องชายและหญิง r, s, t, u, w, x, y & z ± 0.020 K&L 0.020, -zero หันหน้าเข้าหาวงแหวน ความลึก (มิติ E) 0.016, -zero ความกว้าง (มิติ F) ± 0.008 เส้นผ่านศูนย์กลางพิทช์ (มิติ P) ± 0.005 รัศมีที่ด้านล่าง (มิติ R) r <0.060 0.030, -zero r> 0.060 ± 0.030 มุม 23 องศา ±½องศา |
| การขุดเจาะและหันหน้าเข้าหา | เส้นผ่านศูนย์กลางของวงกลมสลักเกลียว ± 0.060 กลางถึงกึ่งกลางของรูสลักเกลียวที่อยู่ติดกัน ± 0.030 ความเยื้องศูนย์ระหว่างวงกลมสลักเกลียวและเส้นผ่านศูนย์กลางและ เส้นผ่านศูนย์กลางหันหน้าเข้าหา NPS 2 ½ และเล็กกว่า± 0.030 NPS 3 และใหญ่กว่า± 0.060 *เส้นผ่านศูนย์กลางของรูโบลต์ ± 0.020 |

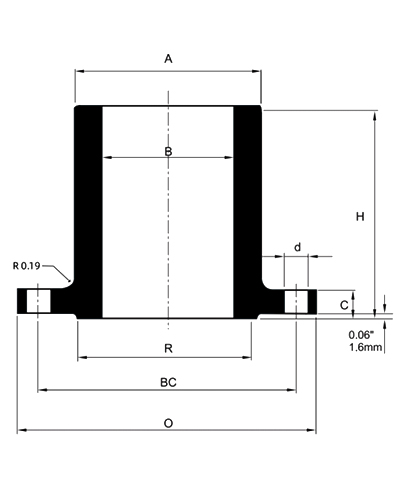

Class150
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | โอ.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ ขolt วงกลม (มม.) | ตัวเลข ของหลุม | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | โอ | C | R | อัน | ข | ชม | ขC | - | d |
| ½ | 89.0 | 11.1 | 34.9 | 30.2 | 12.7 | 228.6 | 60.5 | 4 | 15.8 |
| ¾ | 95.8 | 12.7 | 42.9 | 38.1 | 19.1 | 228.6 | 69.9 | 4 | 15.8 |
| 1 | 10.8.0 | 14.3 | 50.8 | 50.8 | 25.4 | 228.6 | 79.4 | 4 | 15.8 |
| 1 ¼ | 117.5 | 15.9 | 63.5 | 60.3 | 31.8 | 228.6 | 88.9 | 4 | 15.8 |
| 1 ½ | 127.0 | 17.5 | 73.0 | 66.7 | 38.1 | 228.6 | 98.4 | 4 | 15.8 |
| 2 | 152.5 | 19.1 | 92.1 | 82.5 | 50.8 | 228.6 | 120.7 | 4 | 19.0 |
| 2 ½ | 178.0 | 22.2 | 104.8 | 95.2 | 63.5 | 228.6 | 139.7 | 4 | 19.0 |
| 3 | 190.5 | 23.8 | 127.0 | 107.9 | 76.2 | 228.6 | 152.4 | 4 | 19.0 |
| 3 ½ | 216.0 | 23.8 | 139.9 | 124.0 | 88.9 | 228.6 | 177.8 | 8 | 19.0 |
| 4 | 228.5 | 23.8 | 157.2 | 139.7 | 101.6 | 228.6 | 190.5 | 8 | 19.0 |
| 5 | 254.0 | 23.8 | 185.7 | 165.1 | 127.0 | 228.6 | 215.9 | 8 | 22.5 |
| 6 | 279.5 | 25.4 | 215.9 | 196.8 | 152.4 | 228.6 | 241.3 | 8 | 22.5 |
| 8 | 343.0 | 28.6 | 269.9 | 247.6 | 203.2 | 228.6 | 298.4 | 8 | 22.5 |
| 10 | 406.5 | 30.2 | 323.9 | 304.8 | 254.0 | 228.6 | 361.9 | 12 | 25.5 |
| 12 | 482.5 | 31.8 | 381.0 | 365.1 | 304.8 | 228.6 | 431.8 | 12 | 25.5 |
| 14 | 533.5 | 34.9 | 412.8 | 406.4 | 355.6 | 228.6 | 476.2 | 12 | 28.5 |
| 16 | 597.0 | 36.5 | 469.9 | 457.2 | 406.4 | 228.6 | 539.7 | 16 | 28.5 |
| 18 | 635.0 | 39.7 | 533.4 | 508.0 | 457.2 | 228.6 | 577.8 | 16 | 31.8 |
| 20 | 698.5 | 42.9 | 584.2 | 558.8 | 508.0 | 228.6 | 635.0 | 20 | 31.8 |
| 24 | 813.0 | 47.0 | 692.2 | 666.7 | 609.6 | 228.6 | 749.3 | 20 | 35.1 |
คลาส 300
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | โอ.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ ขolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | อัน | ข | ชม | ขC | - | d |
| ½ | 95.5 | 14.3 | 34.9 | 38.1 | 12.7 | 228.6 | 66.7 | 4 | 15.8 |
| ¾ | 117.5 | 15.9 | 42.9 | 47.6 | 19.1 | 228.6 | 82.5 | 4 | 19.0 |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 19.1 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 20.6 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 22.2 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 25.4 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 28.6 | 127.0 | 117.5 | 76.2 | 228.6 | 168.3 | 8 | 22.5 |
| 3 ½ | 228.5 | 30.2 | 139.7 | 133.4 | 88.9 | 228.6 | 184.1 | 8 | 22.5 |
| 4 | 254.0 | 31.8 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 22.5 |
| 5 | 279.5 | 34.9 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 22.5 |
| 6 | 317.5 | 36.5 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 22.5 |
| 8 | 381.0 | 41.3 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 25.5 |
| 10 | 444.5 | 47.6 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 28.5 |
| 12 | 520.5 | 50.8 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 31.8 |
| 14 | 584.0 | 54.0 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 31.8 |
| 16 | 64.7 | 57.2 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 35.1 |
| 18 | 711.0 | 60.3 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 35.1 |
| 20 | 774.5 | 63.5 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 35.1 |
| 24 | 914.5 | 69.9 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 41.2 |
Class400
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | O.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ Bolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | อัน | B | ชม | BC | - | d |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 254.0 | 34.9 | 157.2 | 146.0 | 101.6 | 228.6 | 200.0 | 8 | 25.5 |
| 5 | 279.5 | 38.1 | 185.7 | 177.8 | 127.0 | 228.6 | 234.9 | 8 | 25..5 |
| 6 | 317.5 | 41.3 | 215.9 | 206.4 | 152.4 | 228.6 | 269.9 | 12 | 25.5 |
| 8 | 381.0 | 47.6 | 269.9 | 260.3 | 203.2 | 228.6 | 330.2 | 12 | 28.5 |
| 10 | 444.5 | 54.0 | 323.9 | 320.7 | 254.0 | 228.6 | 387.3 | 16 | 31.8 |
| 12 | 520.5 | 57.2 | 381.0 | 374.6 | 304.8 | 228.6 | 450.8 | 16 | 35.1 |
| 14 | 584.0 | 60.3 | 412.8 | 425.4 | 355.6 | 228.6 | 514.3 | 20 | 35.1 |
| 16 | 647.5 | 63.5 | 469.9 | 482.6 | 406.4 | 228.6 | 571.5 | 20 | 38.1 |
| 18 | 711.0 | 66.7 | 533.4 | 533.4 | 457.2 | 228.6 | 628.6 | 24 | 38.1 |
| 20 | 774.5 | 69.9 | 584.2 | 587.3 | 508.0 | 228.6 | 685.8 | 24 | 41.2 |
| 24 | 914.5 | 76.2 | 692.2 | 701.6 | 609.6 | 228.6 | 812.8 | 24 | 47.8 |
คลาส 600
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | O.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ Bolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | อัน | B | ชม | BC | - | d |
| 1 | 124.0 | 17.5 | 50.8 | 54.0 | 25.4 | 228.6 | 88.9 | 4 | 19.0 |
| 1 ¼ | 133.5 | 20.6 | 63.5 | 63.5 | 31.8 | 228.6 | 98.4 | 4 | 19.0 |
| 1 ½ | 155.5 | 22.2 | 73.0 | 69.8 | 38.1 | 228.6 | 114.3 | 4 | 22.5 |
| 2 | 165.0 | 25.4 | 92.1 | 82.5 | 50.8 | 228.6 | 127.0 | 8 | 19.0 |
| 2 ½ | 190.5 | 28.6 | 104.8 | 100.0 | 63.5 | 228.6 | 149.2 | 8 | 22.5 |
| 3 | 209.5 | 31.8 | 127.0 | 117.5 | 76.2 | 228.6 | 168.1 | 8 | 22.5 |
| 3 ½ | 228.5 | 34.9 | 139.7 | 133.4 | 88.9 | 228.6 | 184.2 | 8 | 25.5 |
| 4 | 273.0 | 38.1 | 157.2 | 152.4 | 101.6 | 228.6 | 215.9 | 8 | 25.5 |
| 5 | 330.0 | 44.5 | 185.7 | 190.5 | 127.0 | 228.6 | 266.7 | 8 | 28.5 |
| 6 | 355.5 | 47.6 | 215.9 | 222.2 | 152.4 | 228.6 | 292.1 | 12 | 28.5 |
| 8 | 419 | 55.6 | 269.9 | 273.0 | 203.2 | 228.6 | 349.3 | 12 | 31.8 |
| 10 | 508.0 | 63.5 | 323.9 | 342.9 | 254.0 | 228.6 | 431.8 | 16 | 35.1 |
| 12 | 559.0 | 66.7 | 381.0 | 400.0 | 304.8 | 228.6 | 489.0 | 20 | 35.1 |
| 14 | 603.5 | 69.9 | 412.8 | 431.8 | 355.6 | 228.6 | 527.1 | 20 | 38.1 |
| 16 | 686.0 | 76.2 | 469.9 | 495.3 | 406.4 | 228.6 | 603.3 | 20 | 412 |
| 18 | 743.0 | 82.6 | 533.4 | 546.1 | 457.2 | 228.6 | 654.1 | 20 | 44.5 |
| 20 | 813.0 | 88.9 | 584.2 | 609.6 | 508.0 | 228.6 | 723.9 | 24 | 44.5 |
| 24 | 940.0 | 101.6 | 692.2 | 717.5 | 609.6 | 228.6 | 838.2 | 24 | 50.8 |
คลาส 900
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | O.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ Bolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | อัน | B | ชม | BC | - | d |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 ½ | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 241.5 | 38.1 | 127.0 | 127.0 | 76.2 | 228.6 | 190.5 | 8 | 25.5 |
| 4 | 292.0 | 44.5 | 157.2 | 158.7 | 101.6 | 228.6 | 235.0 | 8 | 31.8 |
| 5 | 349.5 | 50.8 | 185.7 | 190.5 | 127.0 | 228.6 | 279.4 | 8 | 35.1 |
| 6 | 381.0 | 55.6 | 215.9 | 235.0 | 152.4 | 228.6 | 317.5 | 12 | 31.8 |
| 8 | 470.0 | 63.5 | 269.9 | 298.5 | 203.2 | 228.6 | 393.7 | 12 | 38.1 |
| 10 | 546.0 | 69.9 | 323.9 | 368.3 | 254.0 | 228.6 | 469.9 | 16 | 38.1 |
| 12 | 609.5 | 79.4 | 381.0 | 419.1 | 304.8 | 228.6 | 533.5 | 20 | 38.1 |
| 14 | 641.5 | 85.7 | 412.8 | 450.9 | 355.6 | 228.6 | 558.8 | 20 | 41.0 |
| 16 | 705.0 | 88.9 | 469.9 | 508.0 | 406.4 | 228.6 | 616.0 | 20 | 44.5 |
| 18 | 787.5 | 101.6 | 533.4 | 565.2 | 457.2 | 228.6 | 685.8 | 20 | 50.8 |
| 20 | 857.5 | 108.0 | 584.2 | 622.3 | 508.0 | 228.6 | 749.3 | 20 | 54.0 |
| 24 | 1014.5 | 139.7 | 692.2 | 749.3 | 609.6 | 228.6 | 901.7 | 20 | 66.5 |
Class1500
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | O.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ Bolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | อัน | B | ชม | BC | - | d |
| 1 | 149.5 | 28.6 | 50.8 | 52.4 | 25.4 | 228.6 | 101.6 | 4 | 25.5 |
| 1 ¼ | 159.0 | 28.6 | 63.5 | 63.5 | 31.8 | 228.6 | 111.1 | 4 | 25.5 |
| 1 ½ | 178.0 | 31.8 | 73.0 | 69.9 | 38.1 | 228.6 | 123.8 | 4 | 28.5 |
| 2 | 216.0 | 38.1 | 92.1 | 104.8 | 50.8 | 228.6 | 165.1 | 8 | 25.5 |
| 2 ½ | 244.5 | 41.3 | 104.8 | 123.8 | 63.5 | 228.6 | 190.5 | 8 | 28.5 |
| 3 | 267.0 | 47.6 | 127.0 | 133.4 | 762 | 228.6 | 203.2 | 8 | 31.8 |
| 4 | 311.0 | 54.0 | 157.2 | 161.9 | 101.6 | 228.6 | 241.3 | 8 | 35.1 |
| 5 | 374.5 | 73.0 | 185.7 | 196.9 | 127.0 | 228.6 | 292.1 | 8 | 41.0 |
| 6 | 393.5 | 82.6 | 215.9 | 228.6 | 152.4 | 228.6 | 317.5 | 12 | 38.1 |
| 8 | 483.0 | 92.1 | 269.9 | 292.1 | 203.2 | 228.6 | 393.7 | 12 | 44.5 |
| 10 | 584.0 | 108.0 | 323.9 | 368.3 | 254.0 | 406.4 | 482.6 | 12 | 50.8 |
| 12 | 673.0 | 123.8 | 381.0 | 450.9 | 304.8 | 406.4 | 571.5 | 16 | 54.0 |
| 14 | 749.5 | 133.4 | 412.8 | 495.3 | 355.6 | - | 635.0 | 16 | 60.5 |
| 16 | 825.5 | 146.1 | 469.9 | 552.6 | 406.4 | - | 704.9 | 16 | 66.5 |
| 18 | 914.5 | 161.9 | 533.4 | 596.9 | 457.2 | - | 774.7 | 16 | 73.0 |
| 20 | 984.0 | 177.8 | 584.2 | 641.4 | 508.0 | - | 831.9 | 16 | 79.5 |
| 24 | 1168.5 | 203.2 | 692.2 | 762.0 | 609.6 | - | 9910.6 | 16 | 920 |
Class2500
| เล็กน้อย ขนาดท่อ (ใน) | ข้างนอก เส้นผ่าศูนย์กลาง (มม.) | ความหนา ของหน้าแปลน นาที. (มม.) | O.D. ของ ที่ยกขึ้น ใบหน้า (มม.) | ศูนย์กลาง เส้นผ่าศูนย์กลาง ที่เอียง (มม.) | เส้นผ่าศูนย์กลาง ของเบื่อ (มม.) | ความยาว ผ่าน ศูนย์กลาง (มม.) | การขุดเจาะ | ||
| เส้นผ่าศูนย์กลาง ของ Bolt วงกลม (มม.) | ตัวเลข ของหลุม (พีซี) | เส้นผ่าศูนย์กลาง ของหลุม (มม.) | |||||||
| - | O | C | R | A | B | H | BC | - | d |
| 1 | 159.0 | 34.9 | 50.8 | 57.2 | 25.4 | 228.6 | 108.0 | 4 | 25.5 |
| 1 ¼ | 184.0 | 38.1 | 63.5 | 73.0 | 31.8 | 228.6 | 130.2 | 4 | 28.5 |
| 1 ½ | 203.0 | 44.5 | 73.0 | 79.4 | 38.1 | 228.6 | 146.1 | 4 | 31.8 |
| 2 | 235.0 | 50.8 | 92.1 | 95.3 | 50.8 | 228.6 | 171.5 | 8 | 28.5 |
| 2 ½ | 267.0 | 57.2 | 104.8 | 114.3 | 63.5 | 228.6 | 196.9 | 8 | 31.8 |
| 3 | 305.0 | 66.7 | 127.0 | 133.4 | 76.2 | 228.6 | 228.6 | 8 | 35.0 |
| 4 | 355.5 | 76.2 | 157.2 | 165.1 | 101.6 | 228.6 | 273.1 | 8 | 41.0 |
| 5 | 419.0 | 92.1 | 185.7 | 203.2 | 127.0 | 228.6 | 323.9 | 8 | 48.0 |
| 6 | 483.0 | 108.0 | 215.9 | 235.0 | 152.4 | 228.6 | 368.3 | 8 | 54.0 |
| 8 | 552.5 | 127.0 | 269.9 | 304.8 | 203.2 | 228.6 | 438.2 | 12 | 54.0 |
| 10 | 673.0 | 165.1 | 323.9 | 374.7 | 254.0 | 406.4 | 539.8 | 12 | 66.5 |
| 12 | 762.0 | 184.2 | 381.0 | 441.3 | 304.8 | 406.4 | 619.1 | 12 | 73.0 |
ก่อตั้งขึ้นในปี 2550 และย้ายไปอยู่ที่เขตพัฒนาเศรษฐกิจ Longyou จังหวัดเจ้อเจียงในปี 2565 มันครอบคลุมพื้นที่ 130,000 ตารางเมตรมากกว่า 30 สายการผลิต 300 คนงาน 20 คน R&D ผู้ตรวจสอบ 30 คนและผลผลิตประจำปี 50,000 ตัน
มันผ่านระบบการจัดการคุณภาพ ISO9001: 2008, PED 97/23/EC EU อุปกรณ์การรับรองอุปกรณ์การรับรองอุปกรณ์การผลิตอุปกรณ์พิเศษของจีน (ท่อความดัน) การรับรอง TS, การรับรอง ASME, ระบบการจัดการมาตรฐานขององค์กรระดับจังหวัด ทะเบียนการขนส่ง (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) และการรับรองจากโรงงานการขนส่ง (KR) เกาหลี
ผลิตภัณฑ์หลัก ได้แก่ ท่อสแตนเลส, อุปกรณ์ท่อ, หน้าแปลน, วาล์ว, ฯลฯ ซึ่งมีการใช้กันอย่างแพร่หลายในปิโตรเลียมอุตสาหกรรมเคมีอุตสาหกรรมนิวเคลียร์การถลุงการต่อเรือการต่อเรือการต่อเรือ บริษัท ปฏิบัติตามหลักการขององค์กร "คุณภาพเพื่อความอยู่รอดชื่อเสียงด้านการพัฒนา" และให้บริการลูกค้าทุกคนอย่างสุดใจในการสร้างสถานการณ์ที่ชนะ
รู้เบื้องต้นเกี่ยวกับโลหะผสมเหล็ก โลหะผสมเหล็กเป็นเหล็กชนิดหนึ่งที่ทำขึ้นโดยการรวมเหล็กกล้าคาร์บอนเข้ากับองค์ประกอบโลหะผสมต่างๆ เช่น โครเมียม นิกเกิล โมลิบดีนัม และวาเนเดียม องค์ประกอบโลหะผสมเหล...
ดูเพิ่มเติมความหนาแน่นมวลของเหล็กเหนียว: พื้นฐานและความสำคัญเชิงปฏิบัติ ความหนาแน่นมวลของเหล็กเหนียวเป็นคุณสมบัติพื้นฐานที่ส่งผลโดยตรงต่อวิธีที่วิศวกรและนักออกแบบกำหนดขนาดส่วนประกอบ การประมาณน้ำหนัก และการ...
ดูเพิ่มเติมรู้เบื้องต้นเกี่ยวกับวัสดุเหล็กโลหะผสมต่ำ วัสดุเหล็กโลหะผสมต่ำเป็นเหล็กชนิดหนึ่งที่มีองค์ประกอบโลหะผสมเล็กน้อย ซึ่งโดยทั่วไปแล้วจะน้อยกว่า 8% นอกเหนือจากคาร์บอน องค์ประกอบเหล่านี้ เช่น โครเมียม ...
ดูเพิ่มเติมเราจะไม่แบ่งปันที่อยู่อีเมลของคุณและคุณ
สามารถยกเลิกได้ตลอดเวลาเราสัญญา
มีความเชี่ยวชาญในการผลิตสแตนเลส
Steel Pipe
No.188 Binkang Road, Xixing Street, Binjiang District, เมืองหางโจว, มณฑลเจ้อเจียง, จีน
+86 18969027607
sales@xhxmat.com
Copyright © Xinhang Special Material Co. , Ltd. Branch Branch Rights Reserved.
