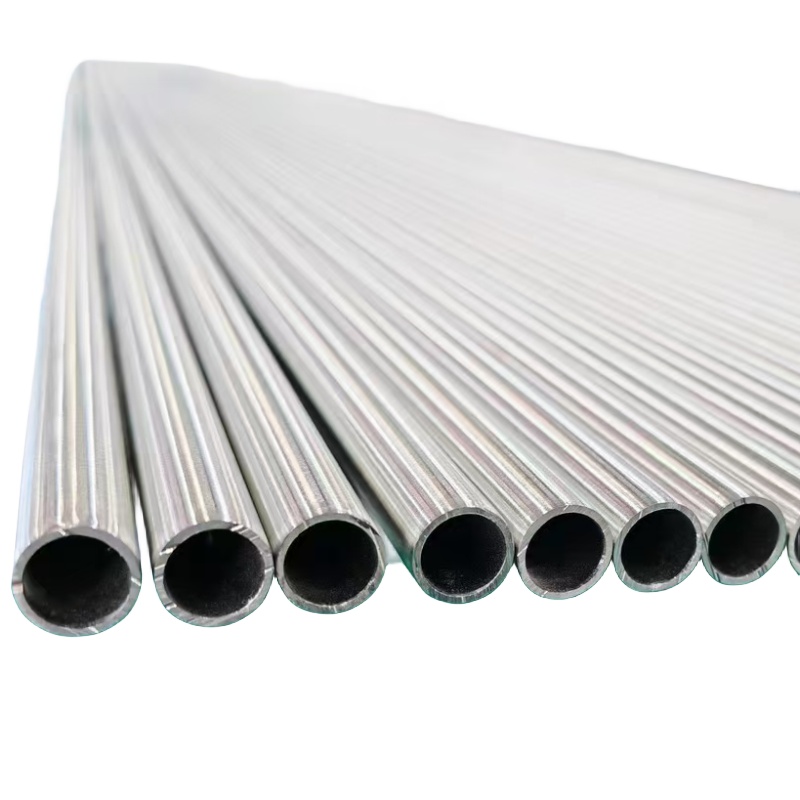

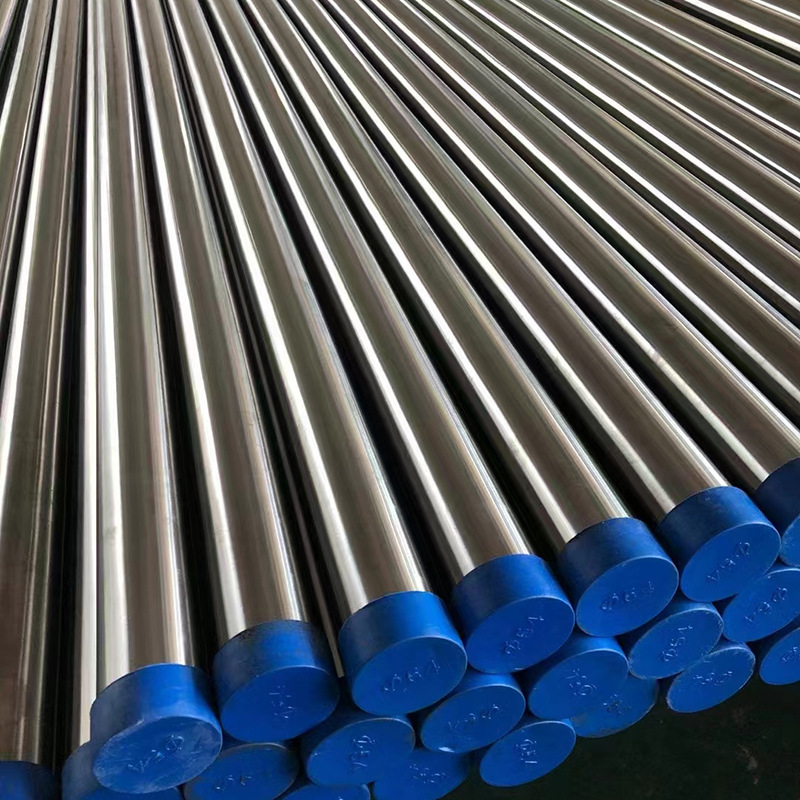

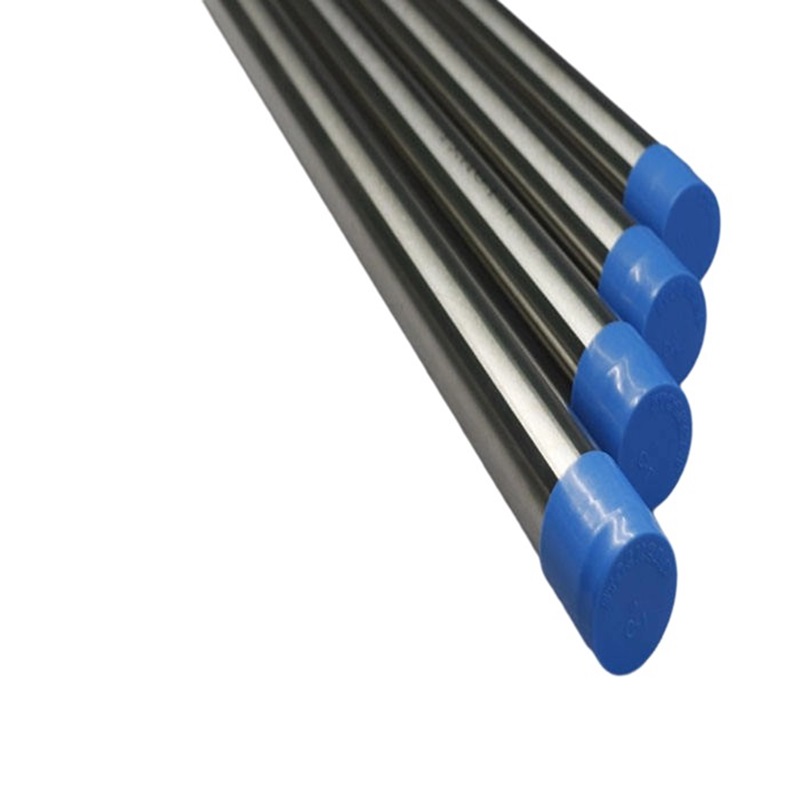

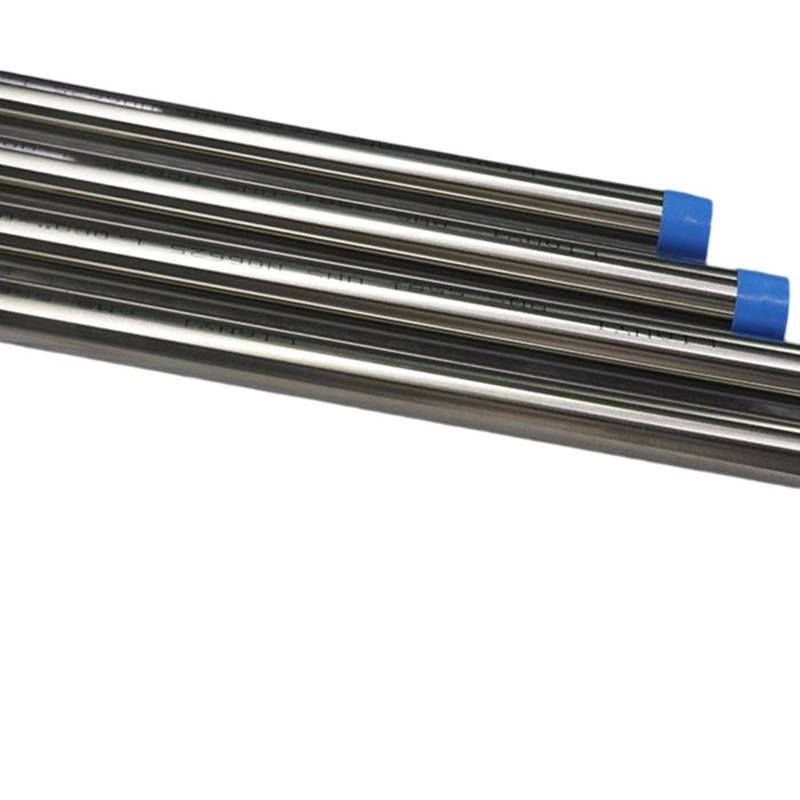

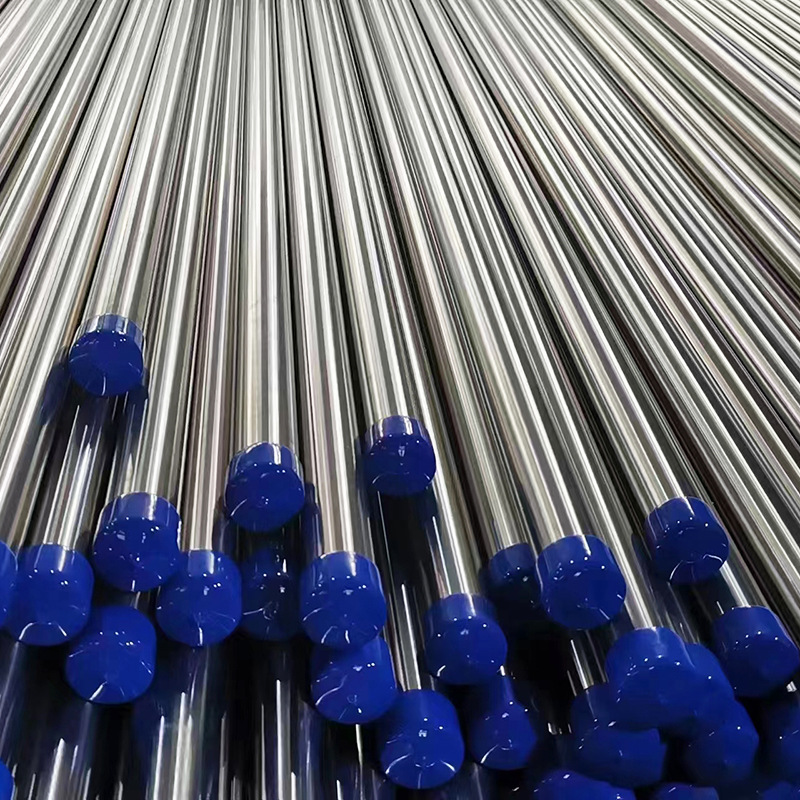

กระบวนการความเย็นสแตนเลสท่อเครื่องมือไร้รอยต่อสำหรับการวัดและการควบคุมการไหล

ท่อเครื่องมือหมายถึงท่อหรือท่อที่ใช้ในการเชื่อมต่อเครื่องมือกับท่อหลักไปยังเครื่องมือและอุปกรณ์อื่น ๆ หรือเพื่อวัดอุปกรณ์

ท่อเครื่องมือสแตนเลสเป็นอุปกรณ์วัดและควบคุมตามหลักการวัดและใช้กันอย่างแพร่หลายในด้านอุตสาหกรรมและพลเรือน หลักการทำงานของมันคือการวัดและควบคุมการไหลผ่านความแตกต่างของความดันที่เกิดขึ้นเมื่อของเหลวผ่านไปป์ไลน์ ตั้งค่าหน่วยการวัดในท่อวัดความแตกต่างของความดันของของเหลวในหน่วยจากนั้นใช้สูตรการคำนวณการไหลมาตรฐานเพื่อรับอัตราการไหล

เนื่องจากหลอดเครื่องมือสแตนเลสควรมีความต้านทานการกัดกร่อนที่เชื่อถือได้และความต้านทานความร้อนเหล็กกล้าไร้สนิมออสเทนนิติกจึงถูกเลือกอย่างสากลเป็นวัสดุท่อความดัน

1. วัสดุที่ใช้กันทั่วไป:

aisi & en/din/iso

ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316TI, 347 /347H;

EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571

สแตนเลสเพล็กซ์

ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L

EN/DIN: 1.4462, 1.4410, 1.4539

เกรดสแตนเลสยอดนิยมสำหรับท่อเครื่องมือคือ 304 / 304L และ 316 / 316L

2. พื้นผิวเสร็จสิ้น:

สูญญากาศการหลอมหรือการหลอมที่สดใสป้องกัน พื้นผิวเสร็จสิ้น: เครื่องจักรกลขัด 320 กรวดหรือ 400 กรวด

3. ความคลาดเคลื่อนมิติ:

O.D: ± 0.0.5 มม.; W.T: ± 10%; หรือตามคำขอของผู้ซื้อ

การจำแนกประเภทและสถานการณ์แอปพลิเคชันของท่อเครื่องมือ

1. ท่อส่งก๊าซ

ท่อส่งก๊าซเป็นท่อที่ใช้ในการส่งสื่อก๊าซและใช้โดยทั่วไปในเครื่องวัดการไหลของก๊าซเครื่องส่งสัญญาณความดันและอุปกรณ์เครื่องมืออื่น ๆ ท่อส่งก๊าซมีลักษณะเป็นเส้นผ่านศูนย์กลางขนาดเล็กและอัตราการไหลที่รวดเร็วซึ่งต้องการการวัดการไหลและความดันของก๊าซในท่อที่แม่นยำ ท่อส่งก๊าซมีการใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมเช่นการผลิตปิโตรเคมีเคมีและออกซิเจน

2. ท่อของเหลว

ท่อของเหลวเป็นท่อที่ใช้ในการส่งสื่อของเหลวและยังเป็นหนึ่งในประเภทของท่อเครื่องมือที่ใช้กันทั่วไป ท่อของเหลวมีลักษณะเป็นเส้นผ่านศูนย์กลางขนาดใหญ่และอัตราการไหลช้า การวัดการไหลและความดันที่เสถียรของของเหลวในท่อเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าระบบที่มีความเสถียรและเชื่อถือได้ ท่อของเหลวถูกนำมาใช้กันอย่างแพร่หลายในทุ่งนาเช่นการผลิตไฟฟ้าพลังน้ำและการบำบัดน้ำเสีย

3. ท่อไอน้ำ

ท่อไอน้ำใช้ในการขนส่งสื่อไอน้ำและวัตถุประสงค์หลักของพวกเขาคือการขนส่งความร้อนในสนามอุตสาหกรรมเช่นโรงไฟฟ้าโรงงานสิ่งทอ ฯลฯ ท่อไอน้ำมีลักษณะโดยความดันและอุณหภูมิการออกแบบสูง มีความจำเป็นที่จะต้องวัดการไหลความดันอุณหภูมิและพารามิเตอร์อื่น ๆ ของไอน้ำในท่ออย่างแม่นยำเพื่อให้แน่ใจว่าการทำงานปกติของระบบ

4. ท่อสูญญากาศ

ท่อสูญญากาศเป็นท่อที่ใช้ในการส่งสื่อก๊าซในสภาพแวดล้อมสุญญากาศสูง พวกเขาส่วนใหญ่จะใช้ในทุ่งไฮเทคเช่นเซมิคอนดักเตอร์และเซลล์แสงอาทิตย์ ลักษณะของท่อสูญญากาศคือความดันภายในท่อต่ำมากซึ่งต้องการการออกแบบที่เข้มงวดและข้อกำหนดการผลิตและในเวลาเดียวกันการไหลและความดันของก๊าซในท่อจะต้องวัดได้อย่างแม่นยำ
