หน้าแปลนการเชื่อมต่อที่ไม่มีรอยรั่วไหลที่ใช้สำหรับท่อแรงดันสูง

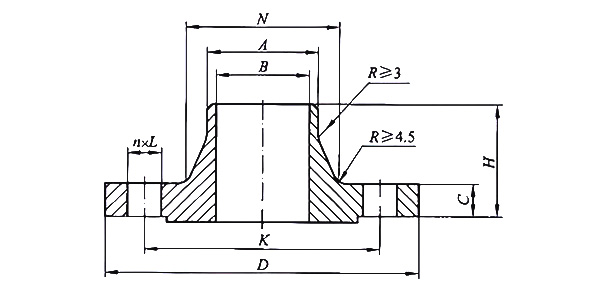

dn

NPS

อัน

D

K

l

n

ไทย

C

ข

N

ชม

15

1/2

21.3

90

60.3

16

4

M14

9.6

15.5

30

46

20

3/4

26.9

100

69.9

16

4

M14

11.2

21

38

51

25

1

33.7

110

79.4

16

4

M14

12.7

27

49

54

32

11/4

42.4

115

88.9

16

4

M14

14.3

35

59

56

40

11/2

48.3

125

98.4

16

4

M14

15.9

41

65

60

50

2

60.3

150

120.7

18

4

M16

17.5

52

78

62

65

21/2

76.1

180

139.7

18

4

M16

20.7

66

90

68

80

3

88.9

190

152.4

18

4

M16

22.3

77.5

108

68

100

4

114.3

230

190.5

18

8

M16

22.3

101.5

135

75

125

5

139.7

255

215.9

22

8

M20

22.3

127

164

87

150

6

168.3

280

241.3

22

8

M20

23.9

154

192

87

200

8

219.1

345

298.5

22

8

M20

27.0

203

246

100

250

10

273

405

362.0

26

12

M24

28.6

255

305

100

300

12

323.9

485

431.8

26

12

M24

30.2

303.5

365

113

350

14

355.6

535

476.3

30

12

M27

33.4

-

400

125

400

16

406.4

595

539.8

30

16

M27

35.0

-

457

125

450

18

457

635

577.9

33

16

m30

38.1

-

505

138

500

20

508

700

635.0

33

20

m30

41.3

-

559

143

600

24

610

815

749.3

36

20

m30

46.1

-

663

151
