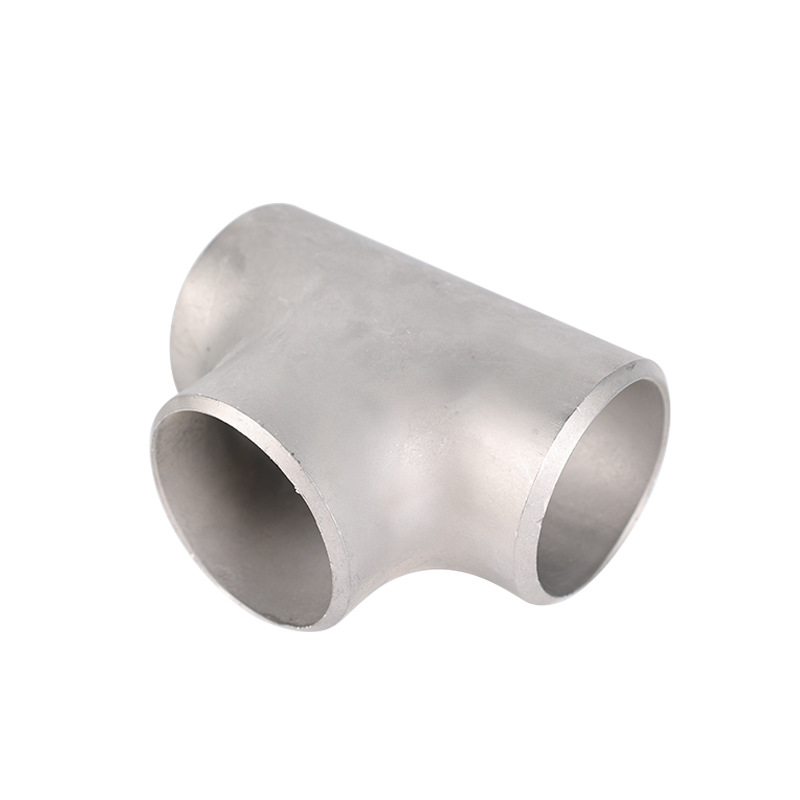

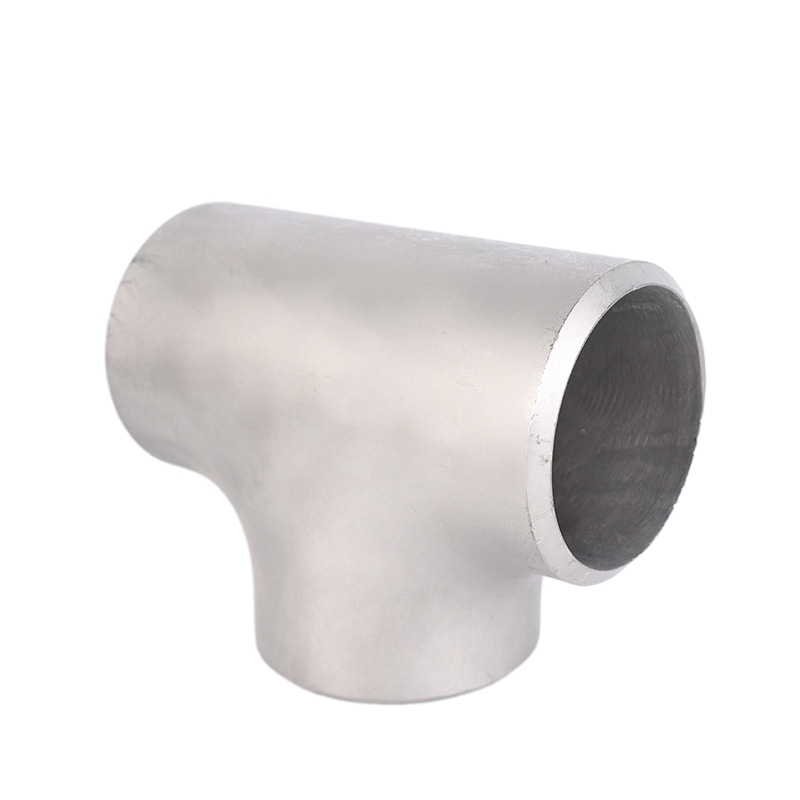

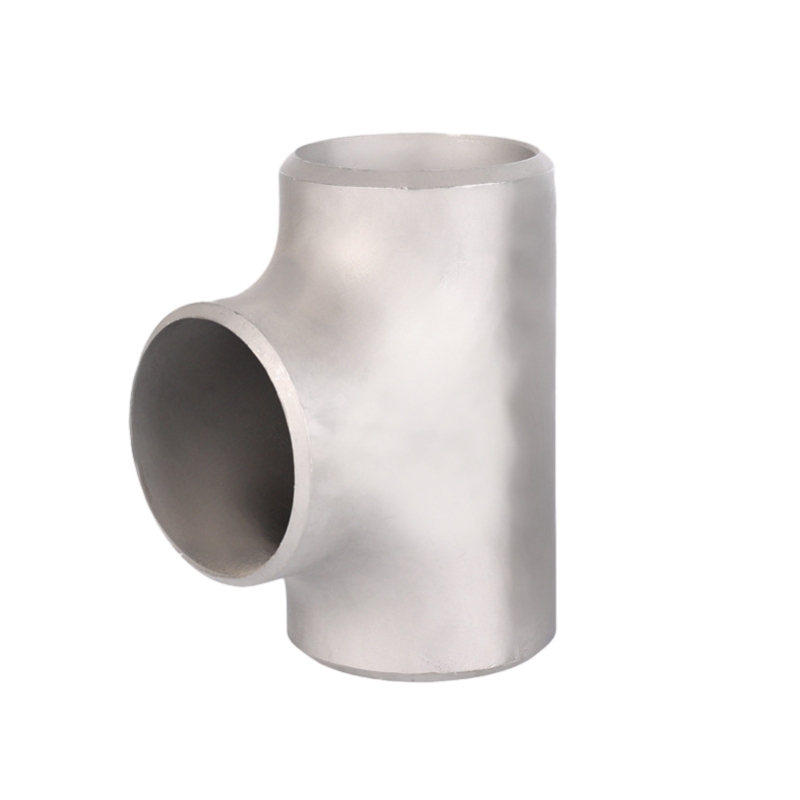

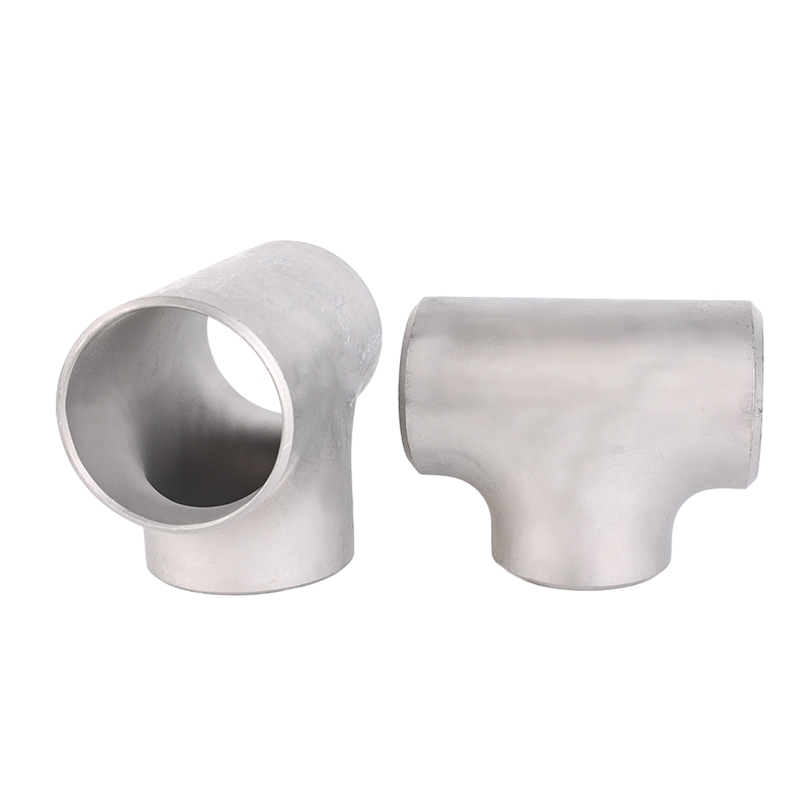

การเชื่อมก้นสแตนเลสท่อเท่

Tee ท่อถูกใช้เพื่อรวมหรือแบ่งการไหลของของไหล มันสามารถเชื่อมต่อท่อของเส้นผ่านศูนย์กลางที่แตกต่างกันเปลี่ยนทิศทางของการวิ่งท่อหรือใช้ในการขนส่งส่วนผสมสองฟลูอิด

มีท่อทีท่อหลายชนิดตามวิธีที่แตกต่างกัน

วัสดุ: ทีพ์สแตนเลสสตีล, เสื้อยืดท่อคาร์บอน, เสื้อยืดท่อเหล็ก, เสื้อยืดท่อนิกเกิล, ฯลฯ

เสร็จสิ้น: เสื้อยืดท่อชุบสังกะสี, เสื้อยืดท่อนิกเกิล, เสื้อยืดท่อสีดำ, เสื้อยืดท่อสีขาว ฯลฯ

วิธีการเชื่อมต่อ: ซ็อกเก็ตเชื่อมเสื้อยืด, เสื้อยืดเกลียว, เสื้อยืดก้น, เสื้อยืดหน้าแปลน

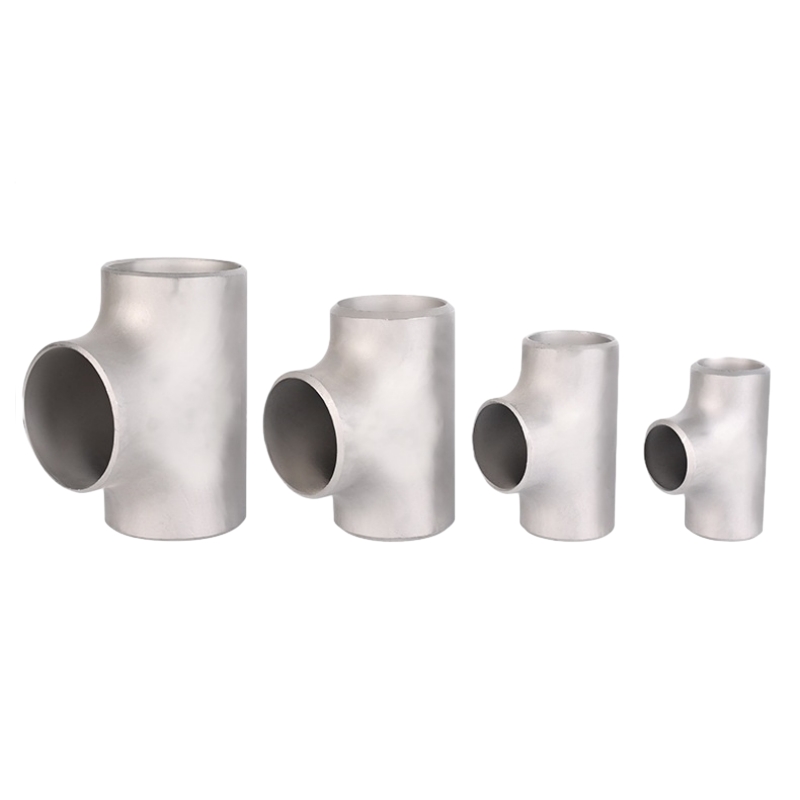

ไพพ์เสื้อยืดอาจมีขนาดเท่ากันหรือไม่เท่ากันกับการเชื่อมต่อทั้งสามของพวกเขาโดยมีเสื้อยืดเท่ากันเป็นเรื่องธรรมดามากที่สุด Tee ท่อที่เท่ากันหมายถึงเส้นผ่านศูนย์กลางสาขาของทีทีนี้เหมือนกับเส้นผ่านศูนย์กลางท่อหลักของทีออฟนี้

เสื้อยืดที่เท่าเทียมกันมีช่องเปิดที่แข็งแกร่ง พวกเขามีความโค้งงอเมื่อล้างท่อให้สร้างรางสำหรับการเชื่อมที่แข็งแกร่งที่อนุญาตให้ไหลได้สูงสุด

เชื่อมต่อด้วยกระบวนการเชื่อมก้น มันสามารถทนต่อความดันสูงกว่าประเภทอื่น ๆ การเชื่อมก้นเท่ากับ Tee ถูกนำมาใช้กันอย่างแพร่หลายในปิโตรเลียมร้านขายยาและอวกาศอุตสาหกรรมเคมีโลหะโลหะพลังงานไฟฟ้าอุตสาหกรรมการทหารการสนับสนุนด้านวิศวกรรมและท่ออุตสาหกรรมอื่น ๆ ฯลฯ

ก่อนหน้า：ท่อสแตนเลสสตีลแบบรีดเย็น
ต่อไป:การลดท่อสแตนเลสให้การเปลี่ยนระหว่างท่อขนาดเส้นผ่าศูนย์กลางที่แตกต่างกัน

การแนะนำ

เสื้อยืดท่อเท่ากัน
รายการ	สแตนเลสเท่
มาตรฐาน	ASME B16.9, ASME A403, GB12459-2005, DIN, GOST, JIS B2313
วัสดุ	สแตนเลส: ASTM A403-WP304, WP304L, WP304/304L, WP304H, WP316, WP316L, WP316/316L, WP321, WP321H, WP347, WP347H Super Stainless Steel: ASTM 904L, B366-N08904, A403-WP317, 317L, 254SMO (UNS S31254) Duplex และ Super Duplex Steel: ASTM A815-S31803, S32205, S32750, S32760, 2205 เหล็กอุณหภูมิต่ำ: ASTM A420-WPL6, WPL3 โลหะผสมเหล็ก: ASTM A234-WP11, WP22, WP91 Pipeline Steel: API X42, X52, X60, X65, X70 เหล็กกล้าคาร์บอน: ASTM A234-WPB, WPC Nickel Alloy Inconel825, Incolloy800ht, Monel400, Al-Mi Metal
พื้นผิว	ดอง, พ่นทราย, ระเบิดกลิ้ง, สว่าง, ขัดเงา, กระจกขัดเงา, หายไป, แวววาว
พิมพ์	การปลอมแปลง
ขนาด	nps½ "-48"
เวลาจัดส่ง	ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน
การบรรจุหีบห่อ	ฟิล์มพลาสติกเคสไม้พาเลทไม้
แอปพลิเคชัน	อุตสาหกรรมเคมี, น้ำมัน, อุตสาหกรรมปิโตรเลียม, อุตสาหกรรมการก่อสร้าง, โลหะวิทยา, เวชภัณฑ์, อุตสาหกรรมพลังงาน, อุตสาหกรรมก๊าซ, การติดตั้งในประเทศ ฯลฯ

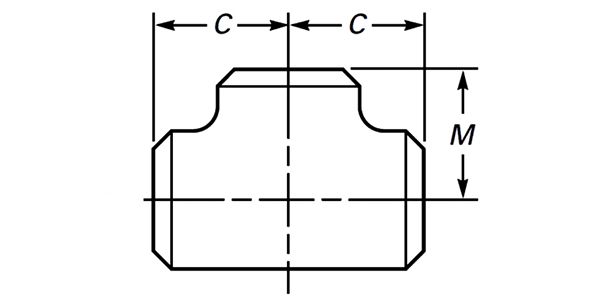

NPS	เส้นผ่าศูนย์กลางภายนอก ที่เอียง	กลางถึงปลาย
		วิ่ง,	ทางออก
		C	ม.
½	0.84	1.00	1.00
¾	1.05	1.12	1.12
1	1.32	1.50	1.50
1 ¼	1.66	1.88	1.88
1 ½	1.90	2.25	2.25
2	2.38	2.50	2.50
2 ½	2.88	3.00	3.00
3	3.50	3.38	3.38
3 ½	4.00	3.75	3.75
4	4.50	4.12	4.12
5	5.56	4.88	4.88
6	6.62	5.62	5.62
8	8.62	7.00	7.00
10	10.75	8.50	8.50
12	12.75	10.00	10.00
14	14.00	11.00	11.00
16	16.00	12.00	12.00
18	18.00	13.50	13.50
20	20.00	15.00	15.00
22	22.00	16.50	16.50
24	24.00	17.00	17.00
26	26.00	19.50	19.50
28	28.00	20.50	20.50
30	30.00	22.00	22.00
32	32.00	23.50	23.50
34	34.00	25.00	25.00
36	36.00	26.50	26.50
38	38.00	28.00	28.00
40	40.00	29.50	29.50
42	42.00	30.00	30.00
44	44.00	32.00	32.00
46	46.00	33.50	33.50
48	48.00	35.50	35.50

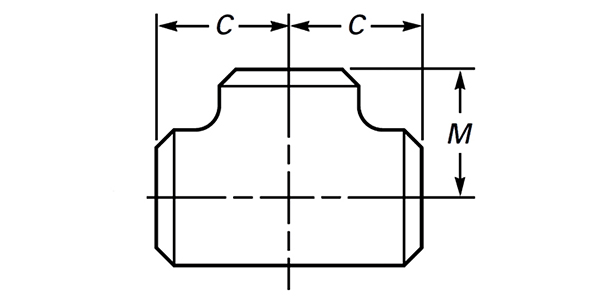

ขนาดท่อเล็กน้อย (ใน)	เส้นผ่าศูนย์กลางภายนอก ที่ bevel (ใน)	กลางถึงปลาย
		วิ่ง,	ทางออก
		C (ใน)	นาที)
½	0.84	1.00	1.00
¾	1.05	1.12	1.12
1	1.32	1.50	1.50
1 ¼	1.66	1.88	1.88
1 ½	1.90	2.25	2.25
2	2.38	2.50	2.50
2 ½	2.88	3.00	3.00
3	3.50	3.38	3.38
3 ½	4.00	3.75	3.75
4	4.50	4.12	4.12
5	5.56	4.88	4.88
6	6.62	5.62	5.62
8	8.62	7.00	7.00
10	10.75	8.50	8.50
12	12.75	10.00	10.0014
14	14.00	11.00	11.00
16	16.00	12.00	12.00
18	18.00	13.50	13.50
20	20.00	15.00	15.00
22	22.00	16.50	16.50
24	24.00	17.00	17.00
26	26.00	19.50	19.50
28	28.00	20.50	20.50
30	30.00	22.00	22.00
32	32.00	23.50	23.50
34	34.00	25.00	25.00
36	36.00	26.50	26.50
38	38.00	28.00	28.00
40	40.00	29.50	29.50
42	42.00	30.00	30.00
44	44.00	32.00	32.00
46	46.00	33.50	33.50
48	48.00	35.50	35.50
