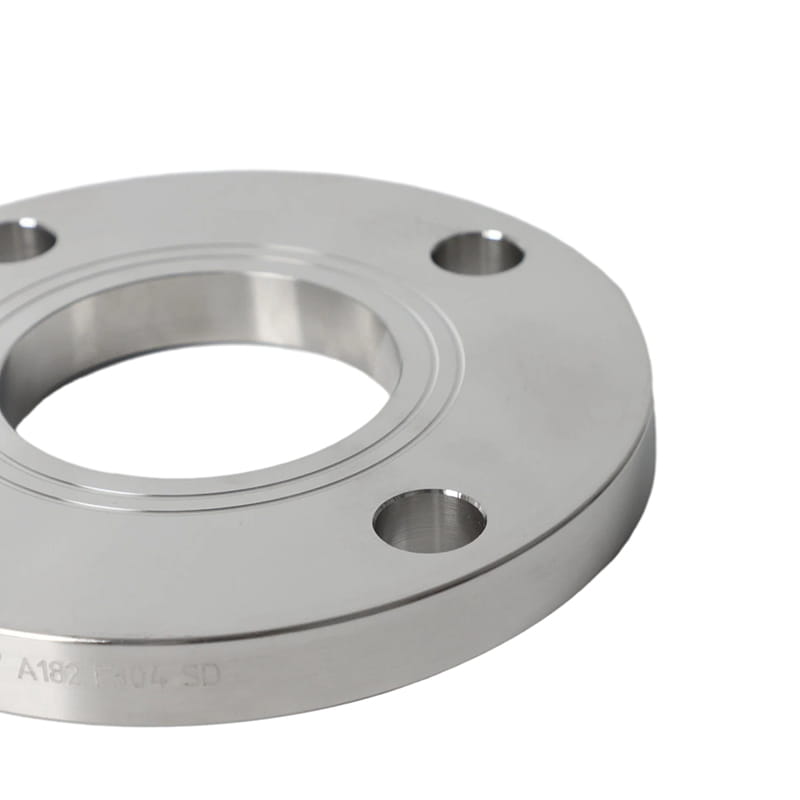

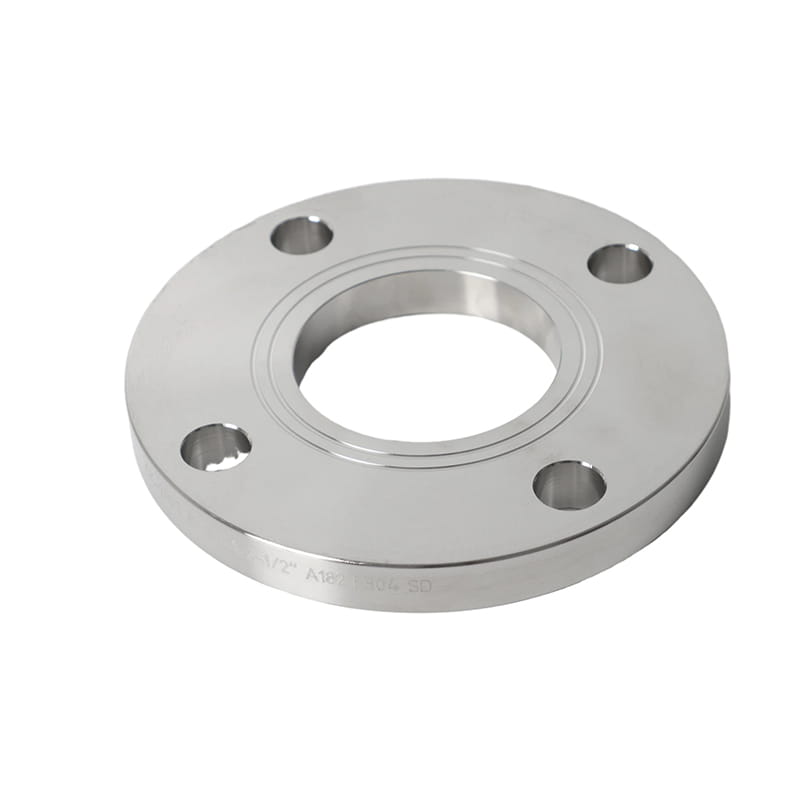

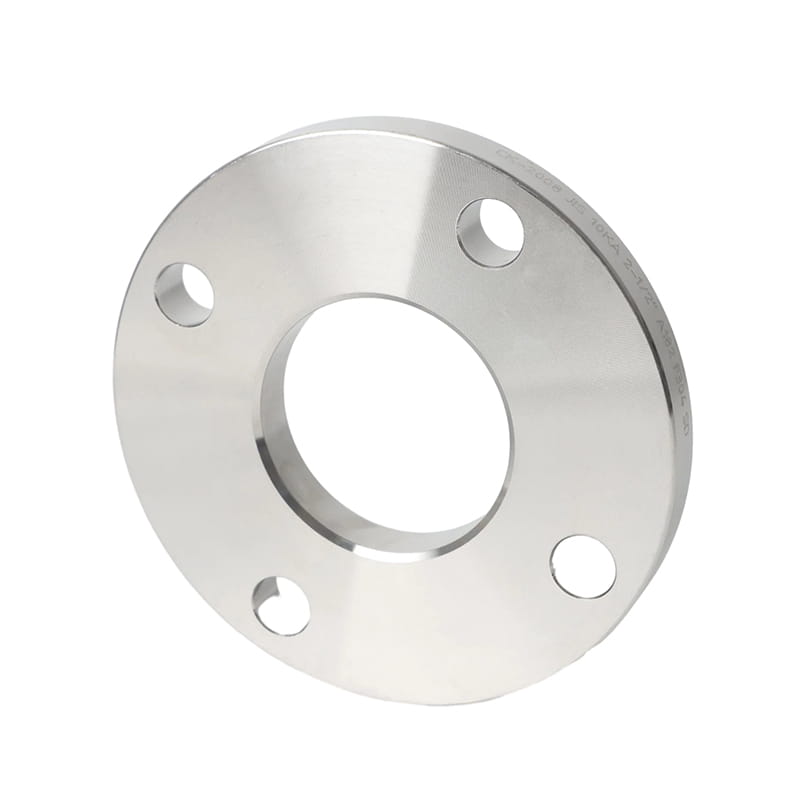

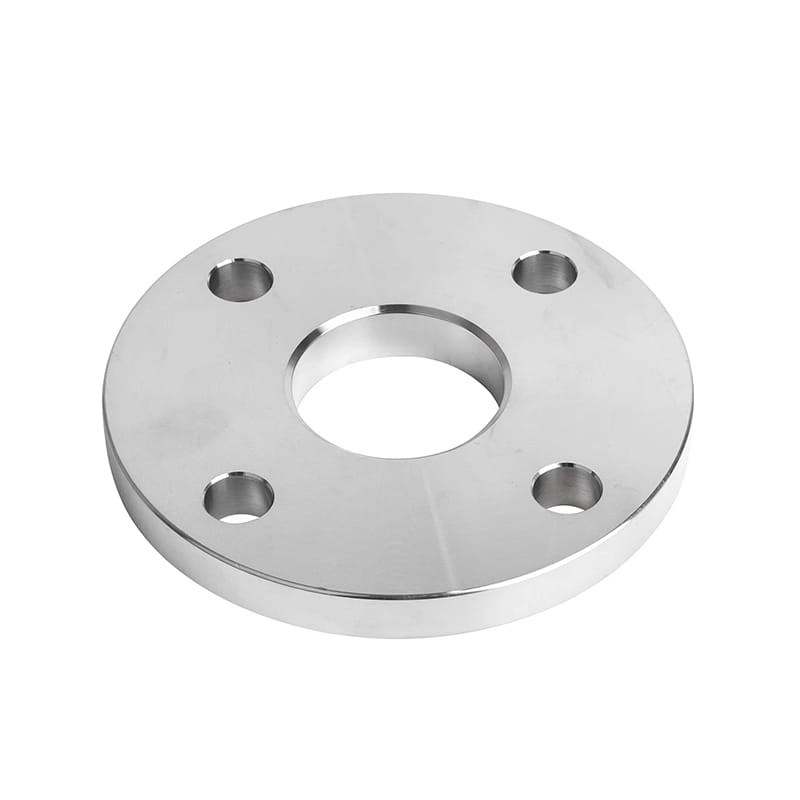

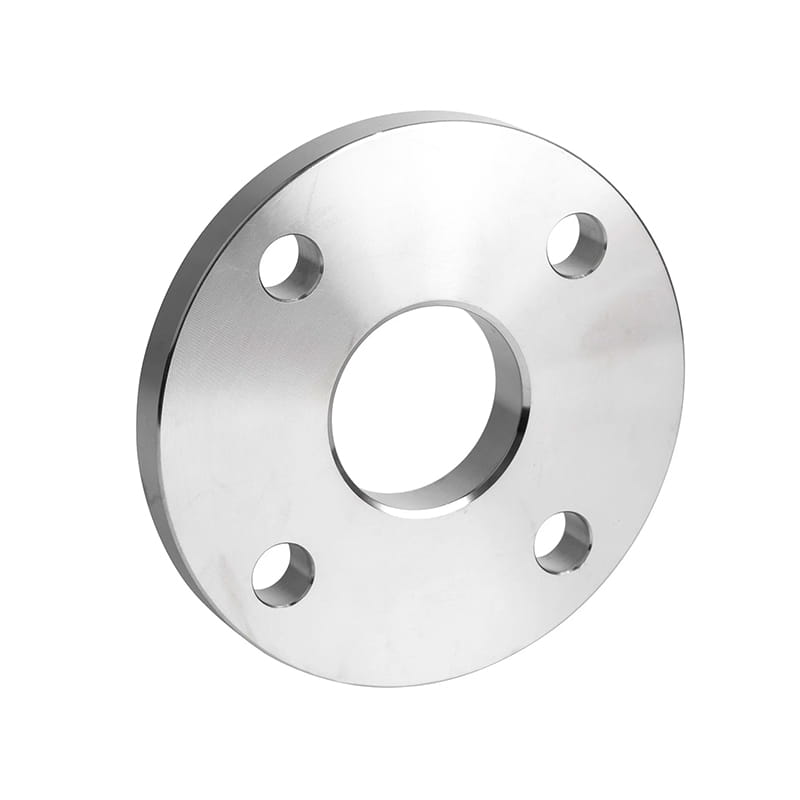

หน้าแปลนแผ่นเหล็กคาร์บอนพร้อมรูสลักรอบ ๆ โดยรอบ

หน้าแปลนแผ่นเหล็กคาร์บอนพร้อมรูสลักรอบ ๆ โดยรอบ

แผ่นหน้าแปลนเป็นชนิดของตัวยึดที่ใช้ในการเก็บวัตถุสองชิ้นเข้าด้วยกันโดยทั่วไปทำจากโลหะทำหน้าที่เป็นตัวเชื่อมต่อที่สำคัญสำหรับท่อและอุปกรณ์ นำเสนอแผ่นวงกลมแบนที่มีรูโบลต์พวกเขามั่นใจได้ว่าสิ่งที่แนบมาปลอดภัย

พวกเขาเสนอการติดตั้งและลบออกง่าย ๆ อำนวยความสะดวกในการบำรุงรักษา ระบบประกอบด้วยสองส่วน: ปลายด้านหนึ่งของท่อและหน้าแปลนจาน กระบวนการทำงานโดยการเชื่อมแผ่นแบนและวงกลม - หน้าแปลนจาน - ไปยังปลายด้านหนึ่งของท่อแล้วสลักเกลียวไปยังท่ออื่นพร้อมกับปะเก็นในระหว่างนั้น การออกแบบแบบแบนของพวกเขาช่วยให้มั่นใจได้ว่าการกระจายความดันที่สม่ำเสมอส่งเสริมซีลที่เชื่อถือได้ในสภาพแวดล้อมที่มีแรงดันสูง

หน้าแปลนจานมีความหลากหลายและเข้ากันได้กับวัสดุต่าง ๆ ทำให้เหมาะสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เช่นปิโตรเคมีและการผลิตหน้าแปลนจานมีส่วนช่วยในการเชื่อมต่อที่ทนทานและทนต่อการรั่วไหลเพิ่มประสิทธิภาพและความปลอดภัยของการขนส่งของเหลวและการแปรรูปในการตั้งค่าอุตสาหกรรม

โต๊ะหน้าแปลนสามารถทำได้ง่ายโดยการตัดและปรับเป็นหน้าแปลนจาน ดังนั้นเมื่อเทียบกับหน้าแปลนประเภทอื่น ๆ พวกเขาค่อนข้างถูกทำให้เป็นทางเลือกที่คุ้มค่า พวกเขายังสามารถปรับแต่งให้ตรงกับความต้องการแอปพลิเคชันเฉพาะเช่นระดับความดันและขนาดที่แตกต่างกัน

ก่อนหน้า：No previous article
ต่อไป:หน้าแปลนแผ่นสแตนเลสสตีลช่วยให้สามารถยึดติดกับท่ออื่นได้

การแนะนำ

มาตรฐาน	(1) มาตรฐานอเมริกัน ASME/ANSI B 16.5, ASME B 16.47 Series A (MSS SP 44), ASME B 16.47 Series B (API 605) (2) มาตรฐานอังกฤษ BS 3293, BS 1560, BS 4504, BS 10 (3) มาตรฐานเยอรมัน DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2627, DIN2628, DIN2629 (4) มาตรฐานอิตาลี Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) มาตรฐานรัสเซีย, ออสเตรเลีย, ญี่ปุ่น GOST 12821-80, AS2129, JIS B2220 / KS B1503
วัสดุ	(1) สแตนเลส: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316TI, 310, 310S, 321, 321H, 317, 347, 347H, 904L; (2) Duplex & Super Duplex Steel: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) เหล็กกล้าคาร์บอน: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) เหล็กกล้าคาร์บอนอุณหภูมิต่ำ: ASTM A350, LF2, LF3; (6) โลหะผสมเหล็ก: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) เหล็กโลหะผสมทองแดง: ASTM SB 61, SB62, SB151, SB152 หมายเลข UNS C 70600 (CU-NI 90/10), C 71500 (CU-NI 70/30), UNS No. C 10100, 10200, 10300, 10800, 12000 (8) โลหะผสมนิกเกิล: ASTM SB564, SB160, SB472, SB162 นิกเกิล 200 (หมายเลข UNS N02200), นิกเกิล 201 (หมายเลข UNS N02201), Monel 400 (UNS No. N04400), Monel 500 Inconel 600 (หมายเลข UNS N06600), Inconel 625 (หมายเลข UNS N06625), Inconel 601 (หมายเลข UNS N06601), Hastelloy C 276 (หมายเลข UNS N10276), โลหะผสม 20 (หมายเลข UNS N08020)
พื้นผิว	สีน้ำมันสีดำน้ำมัน, สีต่อต้านความทนทาน, ชุบสังกะสี, สีเหลืองโปร่งใส, เย็นและร้อนชุบสังกะสีร้อน
พิมพ์	ปลอมแปลงผ่านความร้อนและกลึง
ขนาด	1 "-12"
เวลาจัดส่ง	ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน
การบรรจุหีบห่อ	กล่องไม้
แอปพลิเคชัน	มันใช้กับโอกาสที่สื่อจะไวไฟระเบิดพิษและความดันสูงรวมถึงน้ำมันและก๊าซสารเคมีปิโตรเคมีและการผลิตพลังงานเชื้อเพลิงหรือท่อน้ำ ฯลฯ

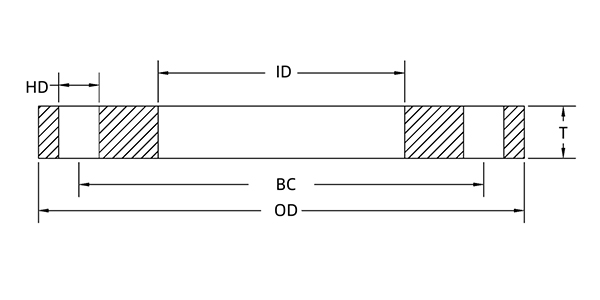

ขนาดท่อเล็กน้อย	ความหนา	นอก Dia. (OD)	ภายใน dia. (ID)	จำนวนหลุม	Dia Hole	วงกลมสลักเกลียว	น้ำหนักการขนส่ง
ใน	ดีบุก)	OD (ใน)	id (ใน)	รู	HD (ใน)	BC (ใน)	เป็นปอนด์
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
