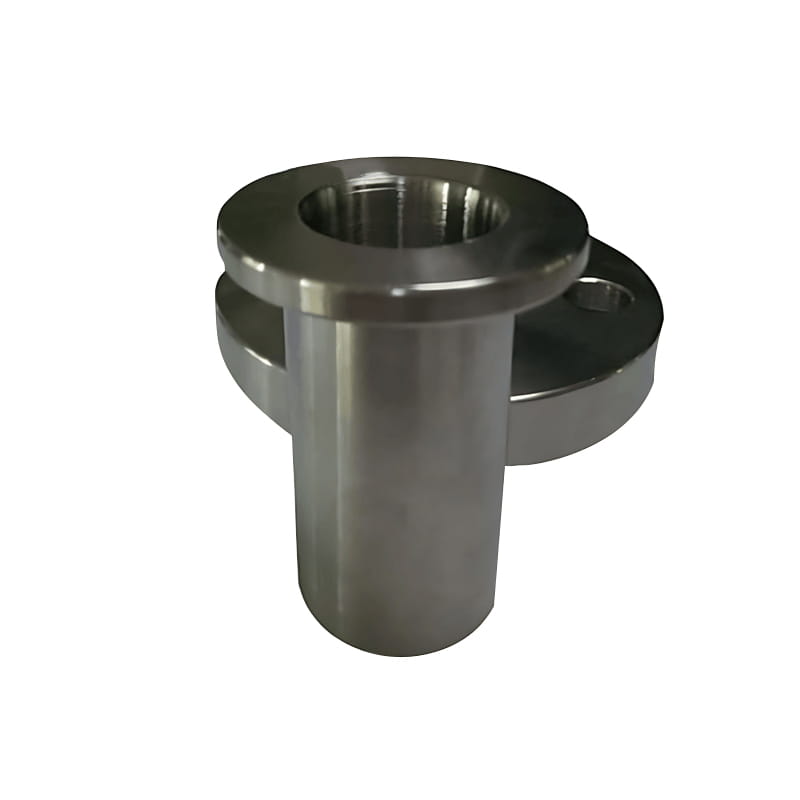

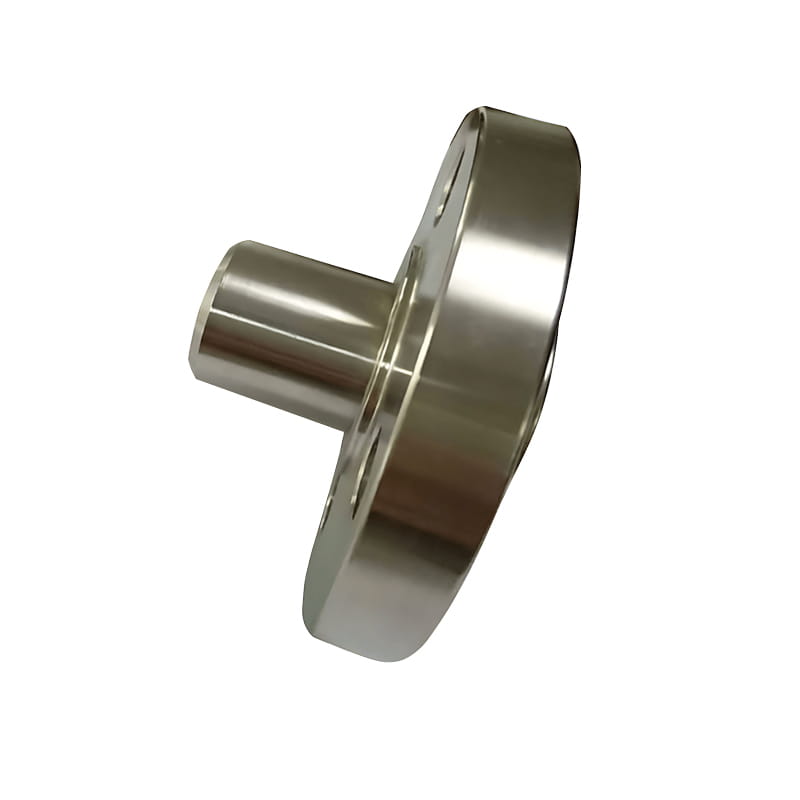

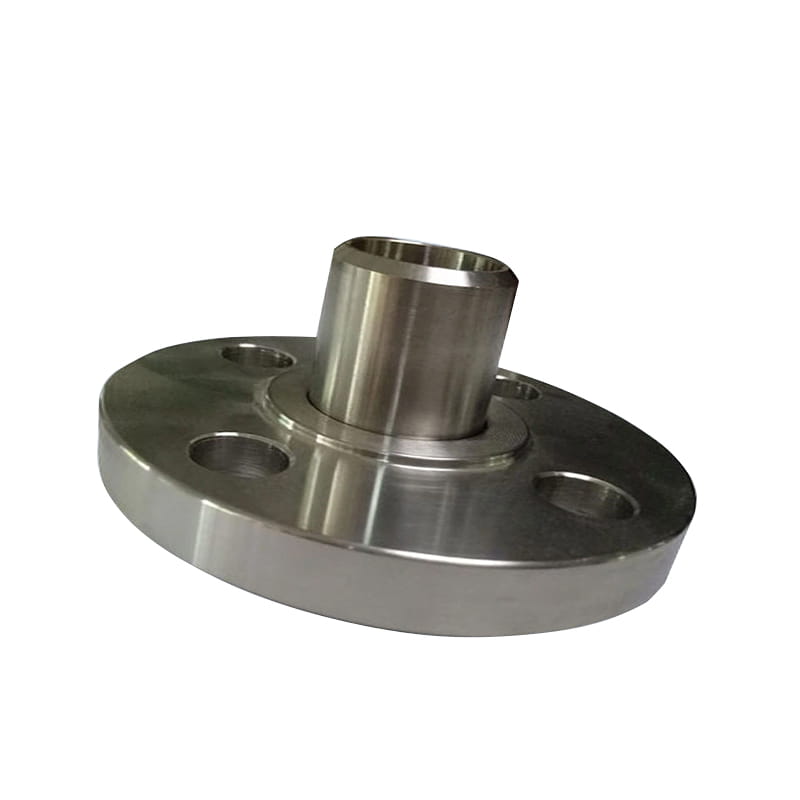

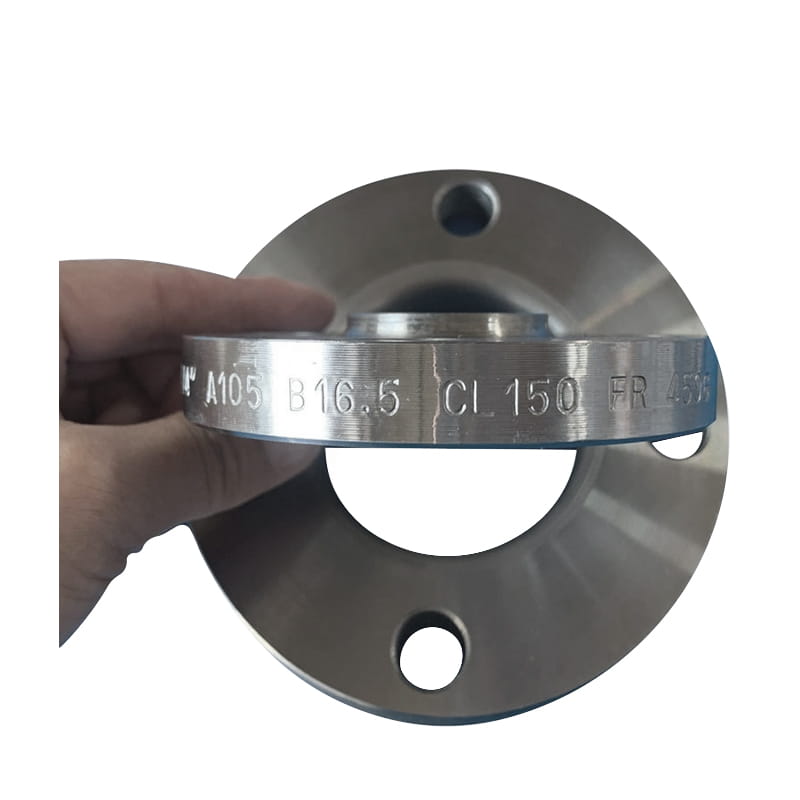

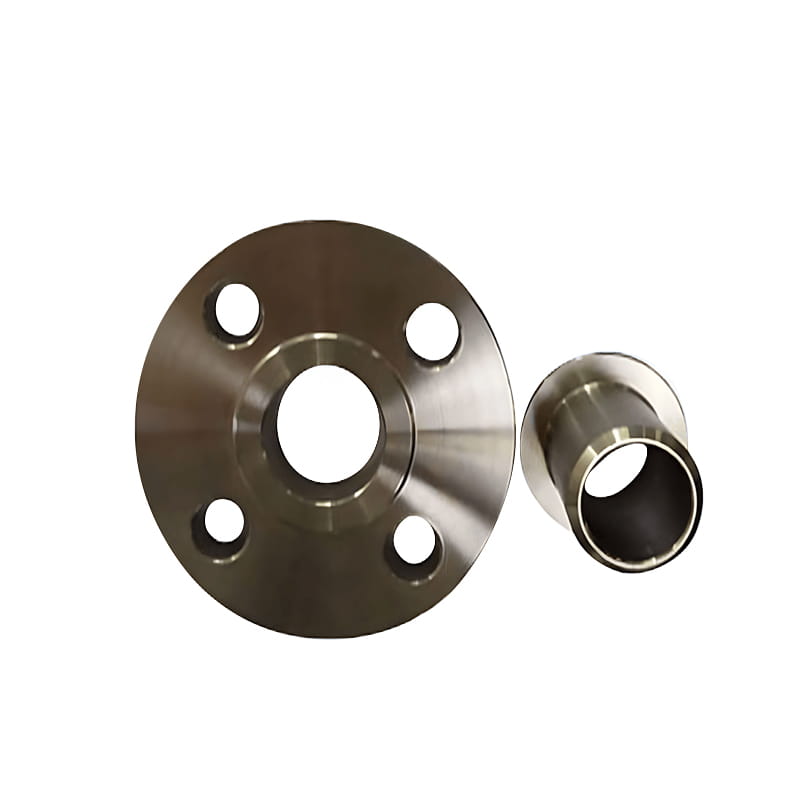

การประกอบหน้าแปลนข้อต่อสแตนเลสสตีล

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

มม.

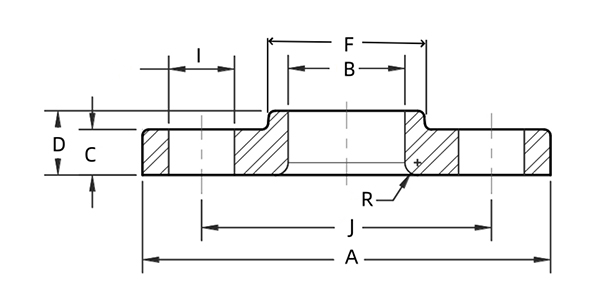

A (มม.)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

88.90

22.90

11.20

15.70

3.00

30.20

4

15.70

60.45

0.38

¾

26.70

98.60

28.20

12.70

15.70

3.00

38.10

4

15.70

69.85

0.55

1

33.40

108.00

35.10

14.20

17.50

3.00

49.30

4

15.70

79.25

0.76

1 ¼

42.20

117.30

43.70

15.70

20.60

4.80

58.70

4

15.70

88.90

1.01

1 ½

48.30

127.00

50.00

17.50

22.40

6.40

65.00

4

15.70

98.60

1.30

2

60.30

152.40

62.50

19.10

25.40

7.90

77.70

4

19.10

120.70

2.03

2 ½

73.00

177.80

75.40

22.40

28.40

7.90

90.40

4

19.10

139.70

3.25

3

88.90

190.50

91.40

23.90

30.20

9.70

108.00

4

19.10

152.40

3.81

3 ½

101.60

215.90

104.10

23.90

31.75

9.70

122.20

8

19.10

177.80

4.76

4

114.30

228.60

116.80

23.90

33.30

11.20

134.90

8

19.10

190.50

5.25

5

141.30

254.00

114.50

23.90

36.60

11.20

163.60

8

22.40

215.90

6.02

6

168.30

279.40

171.50

25.40

39.60

12.70

192.00

8

22.40

241.30

7.40

8

219.10

342.90

222.30

28.40

44.50

12.70

246.10

8

22.40

298.50

12.10

10

273.00

406.40

277.40

30.20

49.30

12.70

304.80

12

25.40

362.00

16.40

12

323.80

482.60

328.20

31.75

55.60

12.70

365.30

12

25.40

431.80

26.10

14

355.60

533.40

360.20

35.10

79.25

12.70

400.10

12

28.40

476.30

34.50

16

406.40

596.90

411.20

36.60

87.40

12.70

457.20

16

28.40

539.80

44.60

18

457.20

635.00

462.30

39.60

96.80

12.70

505.00

16

31.75

577.90

48.70

20

508.00

698.50

514.40

42.90

103.10

12.70

558.80

20

31.75

635.00

61.60

24

609.60

812.80

616.00

47.80

111.30

12.70

663.40

20

35.10

749.30

86.60

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

มม.

A (มม.)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

95.20

22.90

14.20

22.30

3.00

38.10

4

15.70

66.55

0.62

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.70

4

19.00

82.50

1.10

1

33.40

123.90

35.10

17.50

26.90

3.00

53.80

4

19.00

88.90

1.33

1 ¼

42.20

133.30

43.70

19.00

26.90

4.80

63.50

4

19.00

98.50

1.65

1 ½

48.30

155.4

50.00

20.60

30.20

6.40

69.85

4

22.30

114.30

2.44

2

60.30

165.10

62.50

22.30

33.20

7.90

84.00

8

19.10

127.00

2.83

2 ½

73.00

190.50

75.40

25.40

38.10

7.90

100.00

8

22.30

149.30

4.25

3

88.90

209.50

91.40

28.40

42.90

9.70

117.30

8

22.30

168.10

5.78

3 ½

101.60

228.60

104.10

30.20

44.40

9.70

133.30

8

22.30

184.10

7.27

4

114.30

254.00

116.80

31.70

47.70

11.20

146.00

8

22.30

200.10

9.55

5

141.30

279.40

114.50

35.00

50.80

11.20

177.80

8

22.30

234.90

12.20

6

168.30

317.50

171.50

36.50

52.30

12.70

206.20

12

22.30

267.70

15.50

8

219.10

381.00

222.30

41.10

61.90

12.70

260.30

12

25.40

330.20

24.10

10

273.00

444.50

277.40

47.70

95.20

12.70

320.50

16

28.40

387.30

34.40

12

323.80

520.70

328.20

50.80

101.60

12.70

374.60

16

31.70

450.80

50.40

14

355.60

584.20

360.20

53.80

111.20

12.70

425.40

20

31.70

514.3

70.90

16

406.40

647.70

411.20

57.15

120.60

12.70

482.60

20

35.00

571.50

89.50

18

457.20

711.20

462.30

60.45

130.00

12.70

533.40

24

35.00

628.60

111.00

20

508.00

774.70

514.40

63.50

139.70

12.70

587.20

24

35.00

685.80

137.00

24

609.60

914.40

616.00

69.80

152.40

12.70

701.50

24

41.10

812.80

204.00

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

มม.

A (มม.)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

95.30

22.90

14.20

22.40

3.00

38.10

4

15.70

66.55

0.72

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.80

4

19.10

82.60

1.25

1

33.40

124.00

35.10

17.50

26.90

3.00

53.80

4

19.10

88.90

1.50

1 ¼

42.20

133.40

43.70

20.60

28.40

4.80

63.50

4

19.10

98.60

2.00

1 ½

48.30

155.40

50.00

22.40

31.75

6.40

69.85

4

22.40

114.30

2.92

2

60.30

165.10

62.50

25.40

36.60

7.90

84.10

8

19.10

127.00

3.55

2 ½

73.00

190.50

75.40

28.40

41.10

7.90

100.10

8

22.40

149.40

5.23

3

88.90

209.60

91.40

31.75

46.00

9.70

117.30

8

22.40

168.10

6.95

3 ½

101.60

228.60

104.10

35.10

49.30

9.70

133.40

8

25.40

184.20

8.78

4

114.30

254.00

116.80

35.10

50.80

11.20

146.10

8

25.40

200.20

10.90

5

141.30

279.40

114.50

38.10

53.80

11.20

177.80

8

25.40

235.00

13.70

6

168.30

317.50

171.50

41.10

57.15

12.70

206.20

12

25.40

269.70

18.00

8

219.10

381.00

222.30

47.80

68.30

12.70

260.40

12

28.40

330.20

28.30

10

273.00

445.00

277.40

53.80

101.60

12.70

320.50

16

31.75

387.40

38.80

12

323.80

520.70

328.20

57.15

108.00

12.70

374.70

16

35.10

450.90

56.60

14

355.60

584.20

360.2

60.45

117.30

12.70

425.50

20

35.10

514.40

78.60

16

406.40

647.70

411.20

63.50

127.00

12.70

482.60

20

38.10

571.50

100.00

18

457.20

711.20

462.30

66.55

136.70

12.70

533.40

24

38.10

628.70

122.00

20

508.00

774.70

514.40

69.85

146.10

12.70

587.20

24

41.10

685.80

145.00

24

609.60

914.40

616.00

76.20

158.80

12.70

701.50

24

47.80

812.80

217.00

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

มม.

A (mm)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

95.30

22.90

14.20

22.40

3.00

38.10

4

15.70

66.55

0.72

¾

26.70

117.30

28.20

15.70

25.40

3.00

47.80

4

19.10

82.60

1.25

1

33.40

124.00

35.10

17.50

26.90

3.00

53.80

4

19.10

88.90

1.50

1 ¼

42.20

133.40

43.70

20.60

28.40

4.80

63.50

4

19.10

98.60

2.00

1 ½

48.30

155.4

50.00

22.40

31.75

6.40

69.85

4

22.40

114.30

2.92

2

60.30

165.10

62.50

25.40

36.60

7.90

84.10

8

19.10

127.00

3.55

2 ½

73.00

190.50

75.40

28.40

41.10

7.90

100.10

8

22.40

149.40

5.23

3

88.90

209.60

91.40

31.75

46.00

9.70

117.30

8

22.40

168.10

6.95

3 ½

101.60

228.60

104.10

35.10

49.30

9.70

133.40

8

25.40

184.20

8.78

4

114.30

273.10

116.80

38.10

53.80

11.20

152.40

8

25.40

215.9

14.40

5

141.30

330.20

114.50

44.50

60.45

11.20

189.00

8

28.40

266.70

24.30

6

168.30

355.60

171.50

47.80

66.55

12.70

222.30

12

28.40

292.10

28.50

8

219.10

419.10

222.30

55.60

76.20

12.70

273.10

12

31.75

349.30

43.10

10

273.00

508.00

277.40

63.50

111.30

12.70

342.90

16

35.10

431.80

70.50

12

323.80

558.80

328.20

66.55

117.30

12.70

400.10

20

35.10

489.00

86.10

14

355.60

603.30

360.20

69.85

127.00

12.70

431.80

20

38.10

527.10

100.00

16

406.40

685.80

411.20

76.20

139.70

12.70

495.30

20

41.10

603.30

145.00

18

457.20

743.00

462.30

82.60

152.40

12.70

546.10

20

44.50

654.10

177.00

20

508.00

812.80

514.40

88.90

165.10

12.70

609.60

24

44.50

723.90

225.00

24

609.60

939.80

616.00

101.60

184.20

12.70

717.60

24

50.80

838.20

318.00

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

mm

A (mm)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

120.60

22.90

22.30

31.70

3.00

38.10

4

22.30

82.50

1.71

¾

26.70

130.00

28.20

25.40

35.00

3.00

44.40

4

22.30

88.90

2.30

1

33.40

149.30

35.10

28.40

41.10

3.00

52.30

4

25.40

101.60

3.40

1 ¼

42.20

158.70

43.70

28.40

41.10

4.80

63.50

4

25.40

111.20

3.85

1 ½

48.30

177.80

50.00

31.70

44.40

6.40

69.85

4

28.40

123.90

5.28

2

60.30

215.90

62.50

38.10

57.15

7.90

104.60

8

25.40

165.10

9.78

2 ½

73.00

244.30

75.40

41.10

63.50

7.90

123.90

8

28.40

190.50

13.60

3

88.90

241.30

91.40

38.10

53.80

9.70

127.00

8

25.40

190.50

11.30

4

114.30

292.10

116.80

44.40

69.85

11.20

158.70

8

31.70

234.90

19.20

5

141.30

349.20

114.50

50.80

79.25

11.20

190.50

8

35.00

279.40

31.20

6

168.30

381.00

171.50

55.60

85.80

12.70

234.90

12

31.70

317.50

40.50

8

219.10

469.90

222.30

63.50

114.30

12.70

298.40

12

38.10

393.70

71.50

10

273.00

546.10

277.40

69.85

127.00

12.70

368.30

16

38.10

469.90

104.00

12

323.80

609.60

328.20

79.25

142.70

12.70

419.10

20

38.10

533.40

139.00

14

355.60

641.30

360.20

85.80

155.40

12.70

450.80

20

41.10

558.80

161.00

16

406.40

704.80

411.20

88.90

165.10

12.70

508.00

20

44.40

615.90

194.00

18

457.20

787.40

462.30

101.60

190.50

12.70

565.10

20

50.80

685.80

267.00

20

508.00

857.20

514.40

107.90

209.50

12.70

622.30

20

53.80

749.30

334.00

24

609.60

1041.40

616.00

139.70

266.70

12.70

749.30

20

66.55

901.70

618.00

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

mm

A (mm)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

120.60

22.90

22.30

31.70

3.00

38.10

4

22.30

82.50

1.71

¾

26.70

130.00

28.20

25.40

35.00

3.00

44.40

4

22.30

88.90

2.30

1

33.40

149.30

35.10

28.40

41.10

3.00

52.30

4

25.40

101.60

3.40

1 ¼

42.20

158.70

43.70

28.40

41.10

4.80

63.50

4

25.40

111.20

3.85

1 ½

48.30

177.80

50.00

31.70

44.40

6.40

69.85

4

28.40

123.90

5.28

2

60.30

215.90

62.50

38.10

57.15

7.90

104.60

8

25.40

165.10

9.78

2 ½

73.00

244.30

75.40

41.10

63.50

7.90

123.90

8

28.40

190.50

13.60

3

88.90

266.70

91.40

47.70

73.15

9.70

133.30

8

31.70

203.2

17.80

4

114.30

311.10

116.80

53.80

90.40

11.20

162.00

8

35.00

241.30

27.50

5

141.30

374.60

114.50

73.15

104.60

11.20

196.80

8

41.10

292.10

51.50

6

168.30

399.70

171.50

82.50

119.10

12.70

228.60

12

38.10

317.50

62.00

8

219.10

482.6

222.30

91.90

142.70

12.70

292.10

12

44.40

393.70

105.00

10

273.00

584.20

277.40

107.90

177.80

12.70

368.30

12

50.80

482.60

179.00

12

323.80

673.10

328.20

123.90

218.90

12.70

450.80

16

53.80

571.50

269.00

14

355.60

749.30

360.20

133.30

241.30

12.70

495.30

16

60.45

635.00

365.00

16

406.40

825.50

411.20

146.00

260.30

12.70

552.40

16

66.55

704.80

459.00

18

457.20

914.40

462.30

162.00

276.30

12.70

596.90

16

73.15

774.70

598.00

20

508.00

984.20

514.40

177.80

292.10

12.70

641.30

16

79.25

831.80

712.00

24

609.60

1168.40

616.00

203.20

330.20

12.70

726.00

16

91.90

990.60

1090.00

เล็กน้อย

ขนาดท่อ

ข้างนอก

เส้นผ่าศูนย์กลาง

โดยรวม

เส้นผ่าศูนย์กลาง

ข้างใน

เส้นผ่าศูนย์กลาง

หน้าแปลน

ความหนา

โดยรวม

ความยาว

ตัก

รัศมี

ศูนย์กลาง

เส้นผ่าศูนย์กลาง

ตัวเลข

ของหลุม

รูโบลต์

เส้นผ่าศูนย์กลาง

เส้นผ่าศูนย์กลาง

ของวงกลม

ของหลุม

น้ำหนัก

ใน

mm

A (mm)

B (มม.)

C (มม.)

D (มม.)

r (มม.)

F (มม.)

อืม)

ฉัน (มม.)

J (มม.)

กิโลกรัม/ ชิ้น

½

21.30

133.40

22.90

30.20

39.60

3.00

42.90

4

22.40

88.90

2.92

¾

26.70

139.70

28.20

31.75

42.90

3.00

50.80

4

22.40

95.30

3.40

1

33.40

158.80

35.10

35.10

47.80

3.00

57.15

4

25.40

108.00

4.77

1 ¼

42.20

184.20

43.70

38.10

52.30

4.80

73.15

4

28.40

130.00

7.08

1 ½

48.30

203.20

50.00

44.50

60.45

6.40

79.25

4

31.75

146.10

9.93

2

60.30

235.00

62.50

50.80

69.85

7.90

95.30

8

28.40

171.50

14.70

2 ½

73.00

266.70

75.40

57.15

79.25

7.90

114.30

8

31.75

196.90

21.30

3

88.90

304.80

91.40

66.55

91.90

9.70

133.40

8

35.10

228.60

32.30

4

114.30

355.60

116.80

76.20

108.00

11.20

165.10

8

41.10

273.10

52.50

5

141.30

419.10

114.50

91.90

130.00

11.20

203.20

8

47.80

323.90

82.60

6

168.30

482.60

171.50

108.00

152.40

12.70

235.00

8

53.80

368.30

127.00

8

219.10

552.50

222.30

127.00

177.80

12.70

304.80

12

53.80

438.20

186.00

10

273.00

367.10

277.40

165.10

228.60

12.70

374.70

12

66.55

539.80

352.00

12

323.80

762.00

328.20

184.20

254.00

12.70

441.50

12

73.15

619.30

501.00
