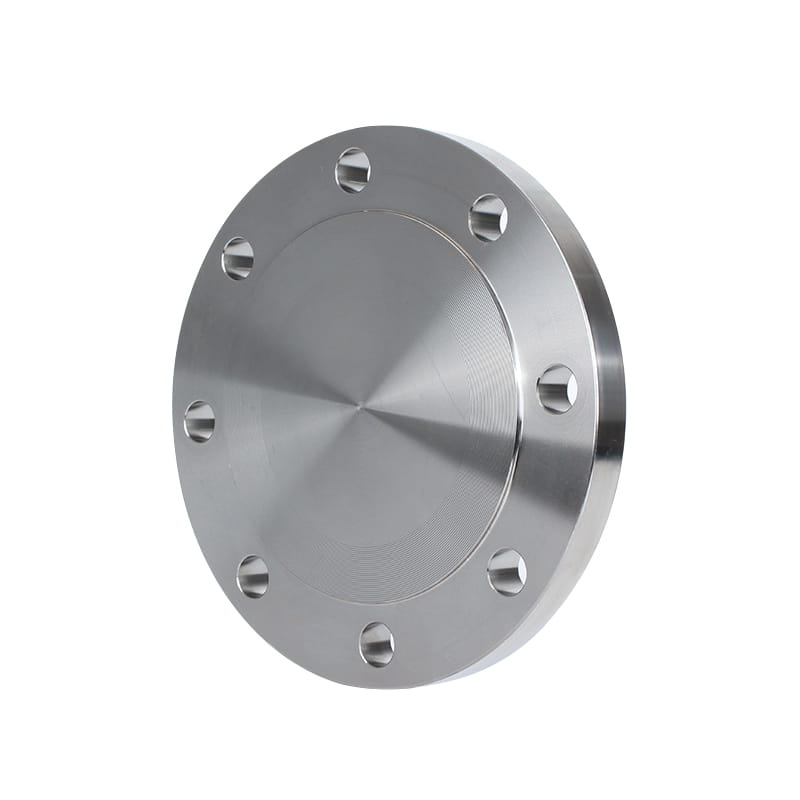

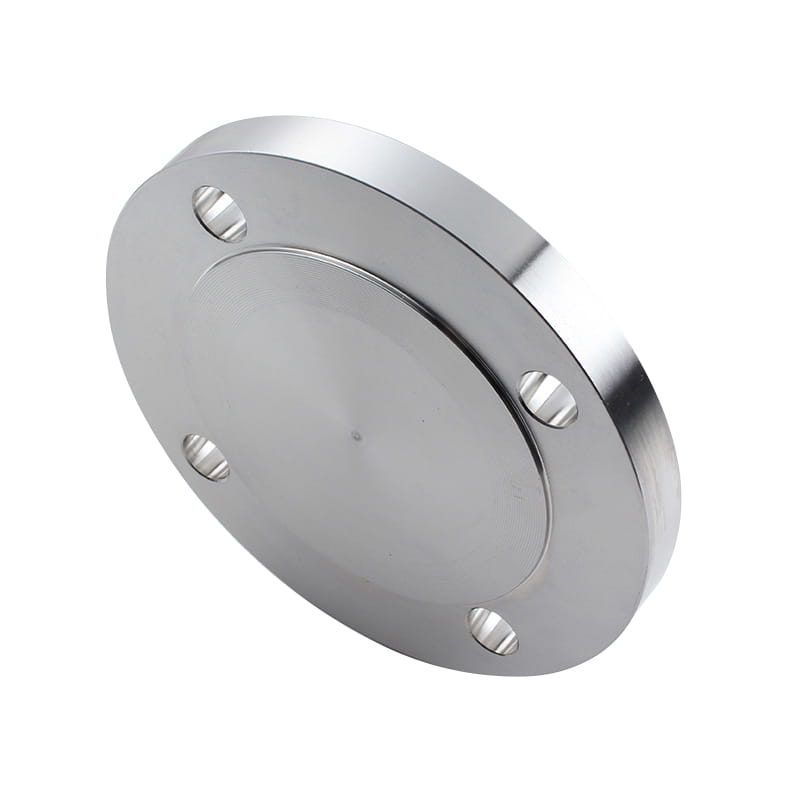

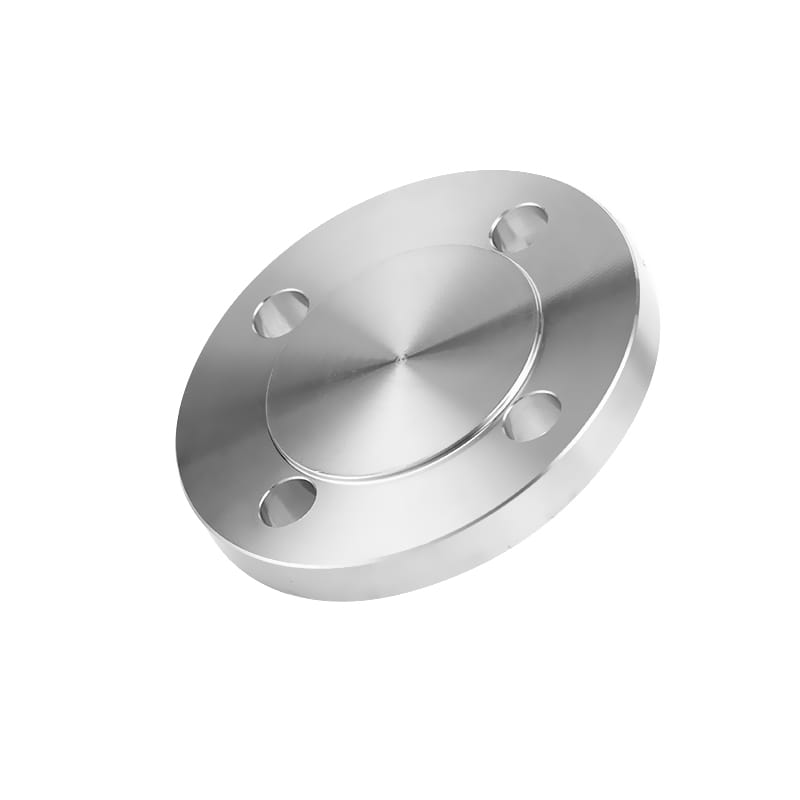

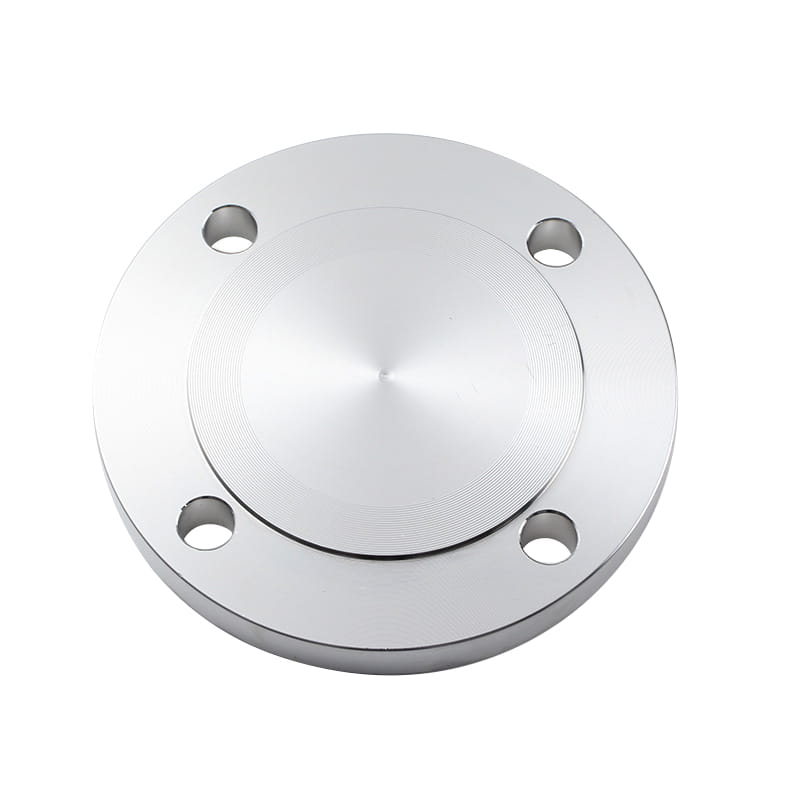

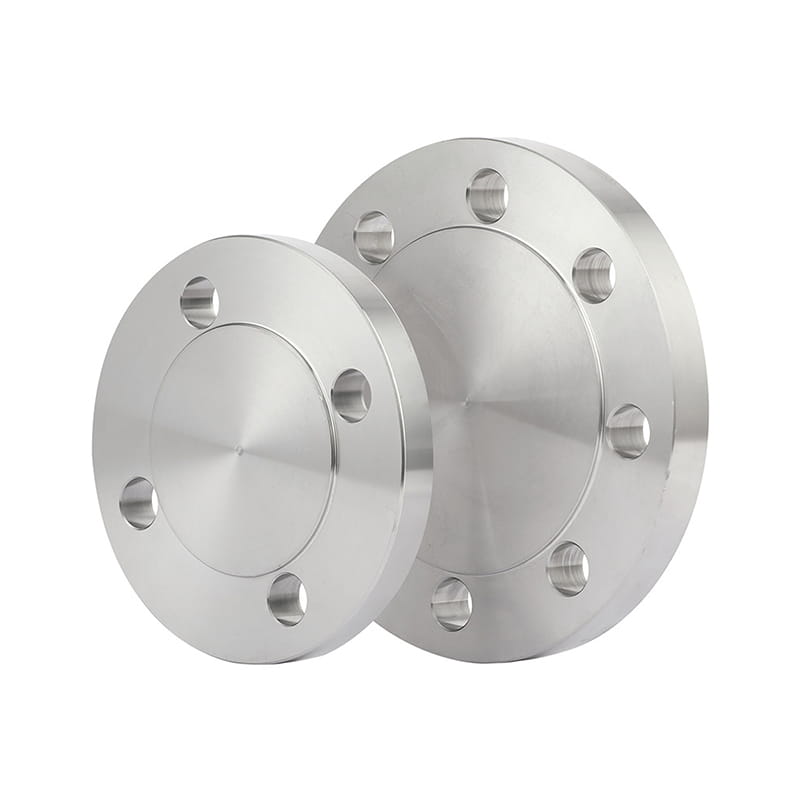

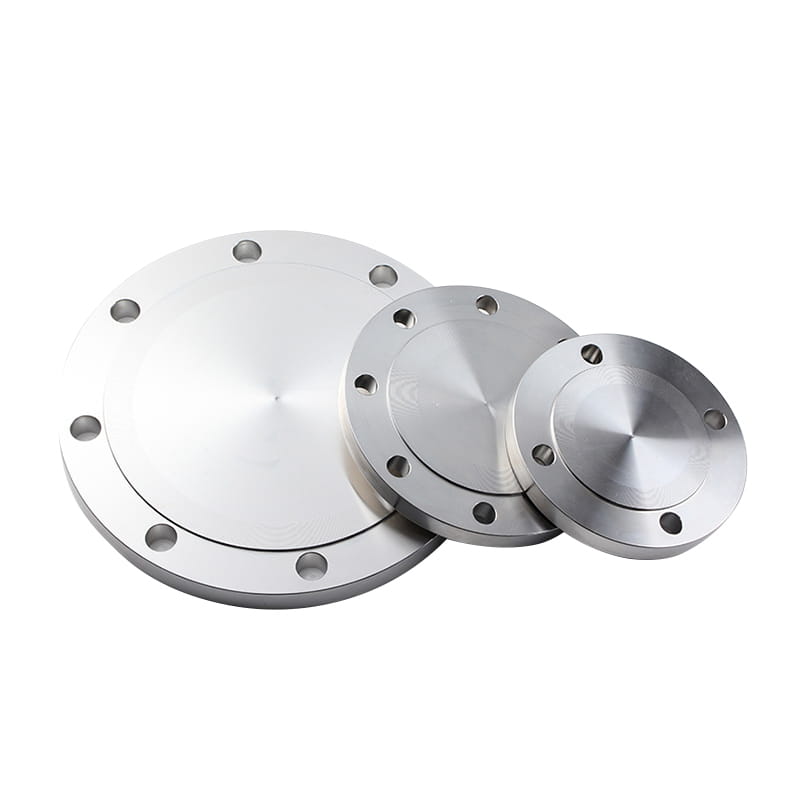

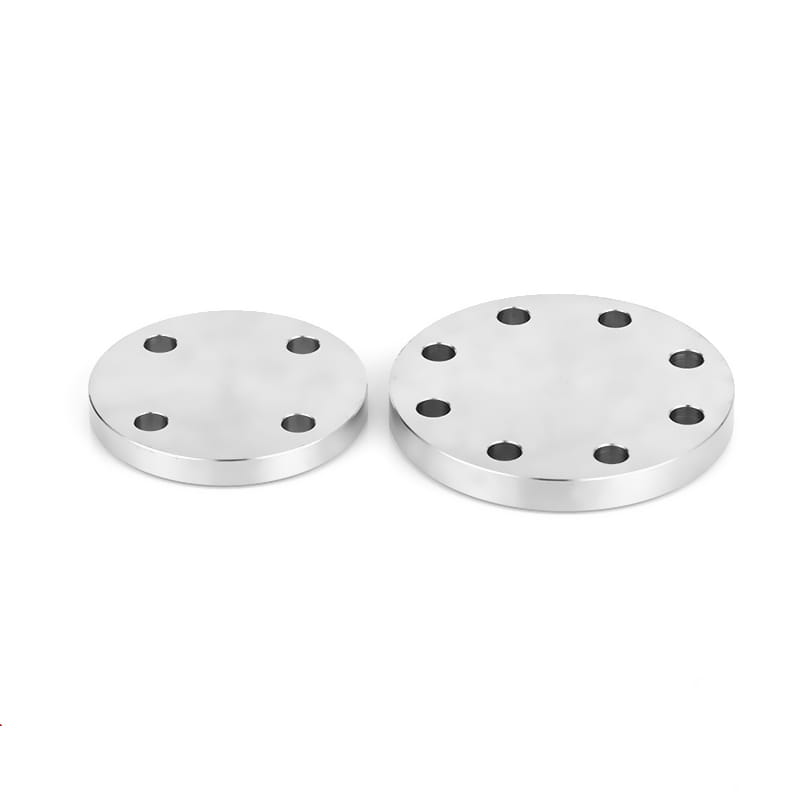

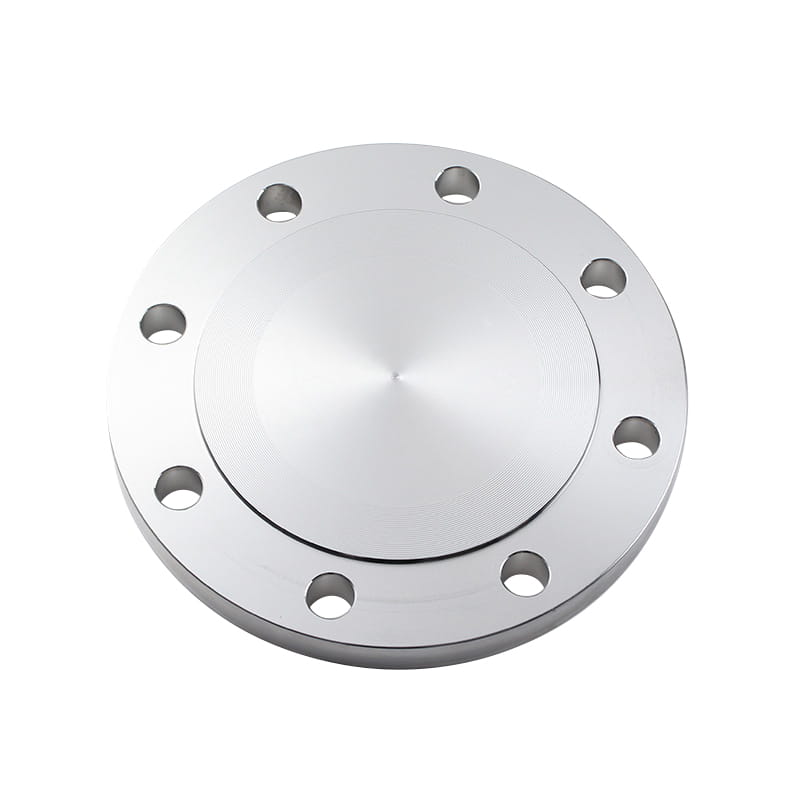

PN10 มาตรฐานยกหน้า (RF) ฝาปิดหน้าแปลนตาบอดโลหะด้วยรูผ่านรู

PN10 มาตรฐานยกหน้า (RF) ฝาปิดหน้าแปลนตาบอดโลหะด้วยรูผ่านรู

หน้าแปลนตาบอดมีบทบาทสำคัญในระบบท่อ มันโดดเด่นด้วยแผ่นแข็งโดยไม่เบื่อปิดผนึกปลายท่อหรือเรือได้อย่างมีประสิทธิภาพ มันเป็นส่วนสำคัญของการบำรุงรักษาท่อการทดสอบและการแยก

ออกแบบในวัสดุต่าง ๆ เช่นเหล็กกล้าคาร์บอนสแตนเลสและเหล็กกล้าโลหะผสมมีความทนทานและความยืดหยุ่นภายใต้สภาวะการทำงานที่หลากหลายและระดับความดัน ประเภททั่วไปรวมถึงใบหน้าที่ยกขึ้น (RF) และใบหน้าแบน （ff) พร้อมกับการสร้างซีลที่ปลอดภัยในอดีตเพื่อลดความเสี่ยงการรั่วไหล

ใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นน้ำมันและก๊าซ, ปิโตรเคมีและการประมวลผลทางเคมี, หน้าแปลนตาบอดให้ความเก่งกาจสำหรับการใช้งานที่ต้องปิดจุดสิ้นสุดของท่อชั่วคราวหรือถาวร ขนาดและความเข้ากันได้มาตรฐานของพวกเขากับขนาดท่อที่แตกต่างกันทำให้พวกเขาเป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสำหรับการสร้างความมั่นใจในความสมบูรณ์ของระบบและความปลอดภัยในระหว่างการตรวจสอบการทำความสะอาดหรือการปรับเปลี่ยนกิจกรรม

ก่อนหน้า：No previous article
ต่อไป:ท่อสแตนเลสสตีล

การแนะนำ

มาตรฐาน	ANSI/ASME B16.5, DIN, JIS, BS, GB
วัสดุ	สแตนเลส (โดยทั่วไป ASTM A182 F304, F316, F321, F347)
พื้นผิว	น้ำมันต่อต้านความทนทานภาพวาด (สีดำ, สีเหลือง), ชุบสังกะสี, การเคลือบพลังงาน
พิมพ์	การปลอมการตัดเชิงกล
ขนาด	1/8 "NB - 48" NB
เวลาจัดส่ง	ภายใน 5-30 วันหลังจากได้รับแบบเติมเงิน
การบรรจุหีบห่อ	กล่องไม้ปรับแต่งตามความต้องการของลูกค้า
แอปพลิเคชัน	หน้าแปลนตาบอดสแตนเลสมักใช้ในสถานการณ์การใช้งานต่างๆในอุตสาหกรรมเช่นน้ำมันและก๊าซสารเคมีปิโตรเคมีและการผลิตพลังงาน

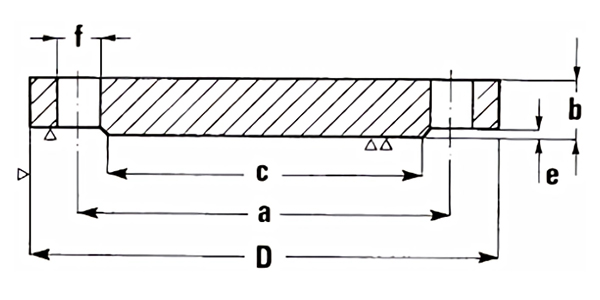

คนตาบอด PN6

dN	d	อัน	C	ข	อี	f	สายฟ้า	ไม่มีหลุม
10	75	50	35	12	2	11	M10	4
15	80	55	40	12	2	11	M10	4
20	90	65	50	14	2	11	M10	4
25	100	75	60	14	2	11	M10	4
32	120	90	70	14	2	14	M12	4
40	130	100	80	14	3	14	M12	4
50	140	110	90	14	3	14	M12	4
65	160	130	110	14	3	14	M12	4
80	190	150	128	16	3	18	M16	4
100	210	170	148	16	3	18	M16	4
125	240	200	178	18	3	18	M16	8
150	265	225	202	18	3	18	M16	8
200	320	280	258	20	3	18	M16	8
250	375	335	312	22	3	18	M16	12
300	440	395	365	22	4	22	M20	12
350	490	445	415	22	4	22	M20	12
400	540	490	465	22	4	22	M20	16
450	595	550	520	24	4	22	M20	16
500	645	600	570	24	4	22	M20	20
600	755	705	670	30	5	26	M24	20
700	860	810	775	40	5	26	M24	24
800	975	920	880	44	5	30	M27	24
900	1075	1020	980	48	5	30	M27	24
1000	1175	1120	1080	52	5	30	M27	28
1200	1405	1340	1295	60	5	33	m30	32
1400	1630	1560	1510	68	5	36	M33	36
1600	1830	1760	1710	76	5	36	M33	40
1800	2045	1970	1920	84	5	39	M36	44
2000	2265	2180	2125	92	5	42	M39	48

คนตาบอด PN10

DN	D	อัน	C	ข	อี	f	สายฟ้า	ไม่มีหลุม
10	90	60	40	16	2	14	M12	4
15	95	65	45	16	2	14	M12	4
20	105	75	58	18	2	14	M12	4
25	115	85	68	18	2	14	M12	4
32	140	100	78	18	2	18	M16	4
40	150	110	88	18	3	18	M16	4
50	165	125	102	18	3	18	M16	4
65	185	145	122	18	3	18	M16	8
80	200	160	138	20	3	18	M16	8
100	220	180	158	20	3	18	M16	8
125	250	210	188	22	3	18	M16	8
150	285	240	212	22	3	22	M20	8
200	340	295	268	24	3	22	M20	8
250	395	350	320	26	3	22	M20	12
300	445	400	370	26	4	22	M20	12
350	505	460	430	26	4	22	M20	16
400	565	515	482	26	4	26	M24	16
450	615	565	532	26	4	26	M24	20
500	670	620	585	28	4	26	M24	20
600	780	725	685	34	5	30	M27	20
700	895	840	800	38	5	30	M27	24
800	1015	950	905	42	5	33	m30	24
900	1115	1050	1005	46	5	33	m30	28
1000	1230	1160	1110	52	5	36	M33	28
1200	1455	1380	1330	60	5	39	M36	32
1400	1675	1590	1535		5	42	M39	36
1600	1915	1820	1760		5	48	M45	40
1800	2115	2020	1960		5	48	M45	44
2000	2325	2230	2170		5	48	M45	48

แอปพลิเคชัน
